FEM: Was bedeutet die Option "Modi für starres Bauteil suchen und entfernen"?

Wen man eine neue Simulation erstellt gibt es dort u.a. die Option "Modi für starres Bauteil suchen und entfernen".


Was macht die Option?

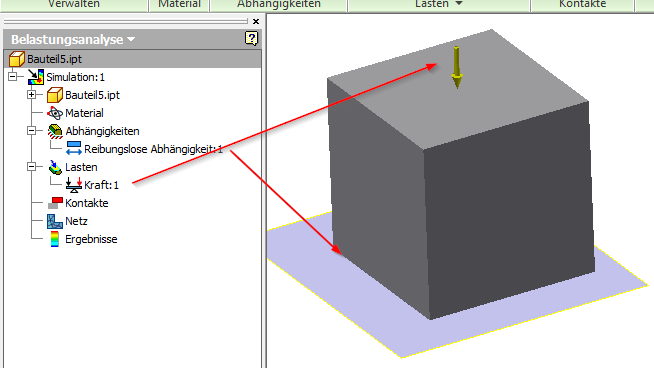

Hier ein Beispiel: Der Würfel ist reibungslos unten gelagert (er kann sozusagen auf der Arbeitsebene gleiten) und lotrecht zur Fläche, auf der der Würfel gleiten könnten, wirkt eine Kraft.


Wenn die Option "Modi für starres Bauteil suchen und entfernen" nicht aktiv ist, und die Simulation wird gestartet, kommt eine Fehlermeldung, das nicht genügend Abhängigkeiten vorhanden sind, was auch durchaus richtig ist, weil der Würfel noch Freiheitsgrade hat. Die Freiheitsgrade (2 translatorische und 1 rotatorischer) stören aber nicht, weil die Kraft die wirkt, das Bauteil nicht verschiebt.


Nun wird die Option "Modi für starres Bauteil suchen und entfernen" aktiviert.

Jetzt läuft die Simulation durch.


Beispiel 2: Blechbuchse

Die Blechdose wird innen komplett mit Druck beaufschlagt.


Trotz komplett fehlender Abhängigkeiten (=6 Freiheitsgrade) lässt sich das Modell berechnen, wenn die Option gesetzt ist.

Ohne Option "Modi für starres Bauteil suchen und entfernen"


Mit Option "Modi für starres Bauteil suchen und entfernen"
