24.09.2014

Abwicklung aller Blechteile in einer Baugruppe exportieren (Toolbox)

In der Inventor Toolbox ist ein Modul enthalten, das Funktionen auf alle geöffneten Dateien oder alle Komponenten einer Baugruppe ausführen kann. dazu zählt die Möglichkeit, von allein Blechteilen einer Baugruppe die Abwicklungen zu exportieren.

Und so geht’s:

Funktion Abwicklung exportieren aufrufen über Miniwerkzeugkasten oder das Hauptfenster

image image

Oben auswählen, ob Komponenten in allen Baugruppeebenen berücksichtigt werden sollen, oder nur Komponenten der ersten Ebene, also die, die direkt in der obersten IAM verbaut sind.

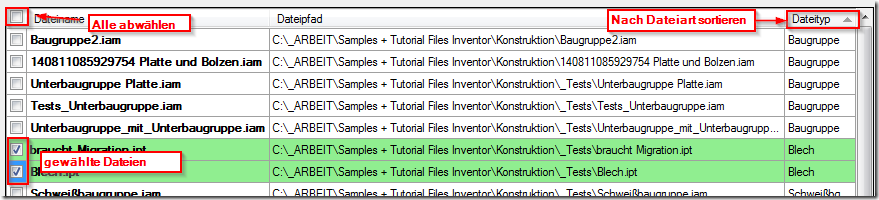

Liste ggf. weiter einschränken durch setzen und entfernen des Hakens vor dem Dateieintrag. Liste für leichtere Auswahl nach Dateityp sortieren damit alle Blechbauteile in der Liste untereinander stehen. Mit dem Haken ganz oben können alle gesetzten Haken in der Liste auf einmal entfernt bzw. wieder gesetzt werden.


Prozess starten durch Klick auf Los oben. (Der Makro muss nicht gewählt werden, das ist bereits durch die Wahl der Funktion “Abwicklungen exportieren” automatisch geschehen.


Alle in der Liste angehaken Dateien werden geöffnet und sofern es sich um Blechbauteile handelt werden die Abwicklungen exportiert. Solange der Prozess läuft, wird das Fenster verkleinert und die aktuell bearbeitete Datei wird in der Liste farblich hervorgehoben.


Die Abwicklung exportiere Funktion ist nur ein kleiner Ausschnitt der Möglichkeiten der Hauptfunktion “Makro Dateien” die der Abwicklungsexportfunktion zu Grunde liegt. Es können neben alle Komponenten einer Baugruppe auch Funktionen auf alle geöffneten Inventordateien ausgeführt werden. Die Funktionen sind makrobasierend also leicht änder- und erweiterbar.

Allgemeine Infos zur Inventor Toolbox gibt’s hier | Alle Beiträge zu den Toolbox-Funktionen
