12.12.2014

Parameter eines Bauteiles in einer Tabelle auf der Zeichnung darstellen

Wer ein Bauteil hat und bestimmte Parameter des Bauteiles auf der Zeichnung in einer Tabelle darstellen will, der kann folgende 2 Sachen probieren:

1. Exceltabelle definieren mit den relevanten Parameter und diese in den Bauteil-Parametern und auf der Zeichnung als Tabelle nutzen.

Siehe dazu:

  1. Exceltabelle mit Parameter erstellen und in einem Bauteil verwenden => Arbeiten mit Parametern (2)
  2. Und dieselbe Exceltabelle in eine Zeichnung einfügen: Exceltabelle in eine Zeichnung einfügen

2. iPart erstellen und die iPart-Tabelle auf der Zeichnung darstellen

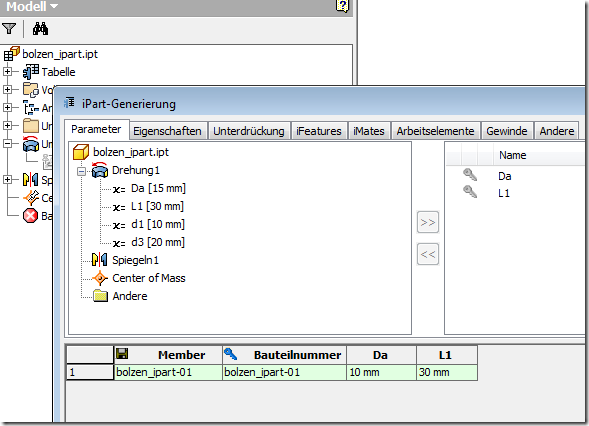

Aus dem Bauteil ein iPart machen (siehe dazu hier)

2014-12-12 08_45_28

Ansicht des iParts erstellen und mittels Befehl “Tabelle Allgemein” und Auswahl der Ansicht eine Tabelle mit den Parameter aus der iParttabelle erstellen.

2014-12-12 09_54_53

Ggf. Maße ergänzen, den Maßwert ausblenden und stattdessen den Parametername eintragen.

2014-12-12 09_55_09

Ergebnis:

2014-12-12 08_47_44

Kommentare:

  1. ...In der Zeichnungsableitung taucht nun aber nicht der Individuelle Wert auf, sondern die Funktion mit ihren Variablennamen die im Maß hinterlegt ist. Wo stelle ich ein, das in der Tabelle das Ergebnis der Rechnung dargestellt werden soll?

    AntwortenLöschen
    Antworten
    1. Siehe: http://inventorfaq.blogspot.de/2015/10/ipart-tabelle-auf-zeichnung-formel.html

      Löschen
