Manch einer mag das Register “Weitere Optionen” noch gar nicht bemerkt haben, das sich bei einigen Dialogen findet lässt, z.B. bei der Extrusion.
Die erste Option darin beinhaltet die Möglichkeit, das Profil unter einem bestimmten Winkel zu extrudieren. Bei Innenkontur wird der Winkel, wie im Bild oben zu sehen, in die andere Richtung angetragen.

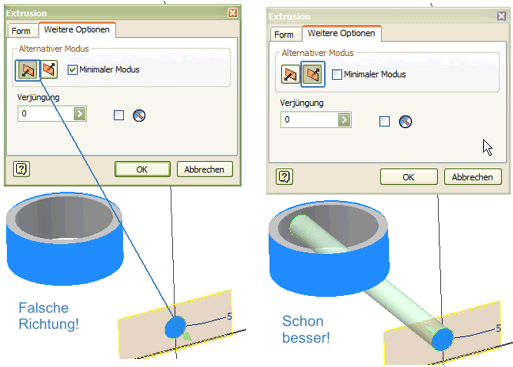

Alternativer Modus
Wird eine Extrusion mit der Option “Bis” auf eine Zylinderfläche ausgeführt wird die Extrusion normalerweise auf die längere der beiden Möglichkeiten ausgeführt. Zuvor muss aber noch die Richtung mittels der Richtungsauswahl korrigiert werden.
Wie man in der Vorschau oben rechts sieht, würde die Extrusion aber durch das Rohr durch gehen. Wird der “Minimale Modus” aktiviert, erhalten wir das gewünschte Ergebnis.
iMate erstellen
Wird die Option “iMate erstellen” aktiviert, werden an vollständig runden Kanten automatisch Einfügen-iMates erstellt.
Das Ergebnis sieht dann so aus:
