iLogic: Zwischen verschiedenen Detailgenauigkeiten wechseln

Wie kann ich einen Schaltfläche bauen, mit der ich zirkulär durch bestimmte Detailgenauigkeiten (LOD) wechseln kann, so wie im Bild zu sehen:

Dim oDoc As Inventor.AssemblyDocument
oDoc = ThisDoc.Document

Dim oAsmCompDef As ComponentDefinition
oAsmCompDef = oDoc.ComponentDefinition

Dim aktivesLOD As String = oAsmCompDef.RepresentationsManager.ActiveLevelOfDetailRepresentation.Name

Select Case aktivesLOD
	'LOD NAMEN ANPASSEN!!
Case "Ersatz1"
	LOD = "Ersatz2"
Case "Ersatz2"
	LOD = "Ersatz3"
Case "Ersatz3"
	LOD = "Ersatz1"
End Select

Try
	oAsmCompDef.RepresentationsManager.LevelOfDetailRepresentations.Item(LOD).Activate(True)
Catch
	MsgBox ("Fehler beim umstellen auf LOD " & LOD)
End Try

'oDoc.Update
oDoc.Update2

Zum Aufruf mittels Schaltfläche ein Formular erstellen und dort die Regel rein ziehen.

[Quelle. Danke an Aleks für sein Codebeispiel das als Basis diente]

Abgeleitete Komponente - Die Basics

Es gibt Befehle in Inventor, die sind in ihrem Funktionsumfang und deren Zielsetzung ziemlich klar umrissen. Befehle wie Abrunden, Fase oder Bohren machen eben genau das, für was sie stehen: Eine Abrundung, Fase oder Bohrung erstellen. Auf der anderen Seite haben wir Befehle wie "Ableiten", die auch für eine bestimmte Funktionalität stehen, wobei sich daraus aber sehr viele Anwendungsmöglichkeiten und Funktionen ergeben.

Für was kann die Funktion Ableiten genutzt werden?

• Parameter aus einem Bauteil in einem anderen Bauteil assoziativ verwenden
• Skizze/Flächen/Arbeitselemente aus einem Bauteil in einem anderen Bauteil verwenden
• Baugruppe zu einem Bauteil verschmelzen um Bauteil-Bearbeitung zu verwenden (Baugruppe teilweise aufgeschnitten darstellen)
• Produktionsschritte abbilden: Gußrohteil > bearbeitetes Gussteil
• Bauteil als Flächenhülle in einem anderen Bauteil verwenden (Behälter Füllvorgang in Inventor animieren)
• Bauteile skalieren/spiegeln

Hier ein paar Beispiele:

Ablauf

1. Ausgangspunkt ist immer ein Bauteil (IPT) wie im Beispiel oben die X.ipt
2. Ziel: eine andere IPT oder IAM (oder bestimmte Teile davon) in X.ipt assoziativ einfügen

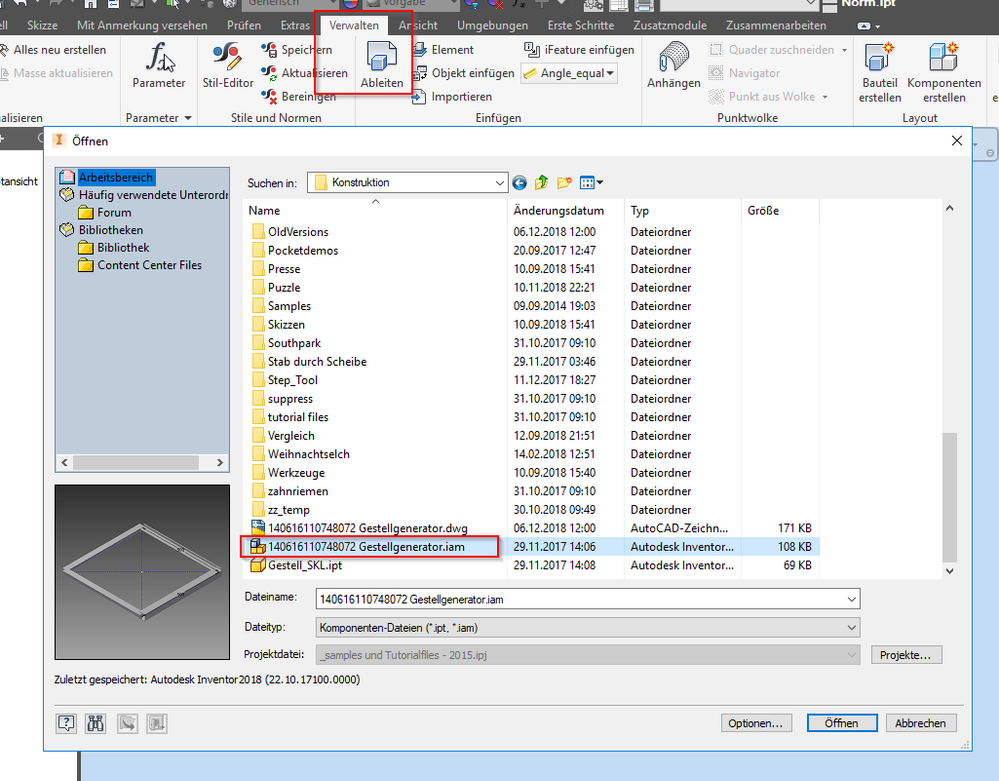

3. X.ipt ist geöffnet ==> Befehlsaufruf über Register Verwalten > Ableiten


4. gewünschte Datei wählen


5. Einstellen, was aus der Datei übernommen werden soll und mit welchen Modifikationen (skalieren/spiegeln)


6. Mit OK abschließen. In die X.ipt ist die Fläche "flä1" und die Arbeitsachse1 aus der Datei Sitzfläche-G000470.ipt übernommen worden.



Optionen des Ableitendialogs:

Es muss unterschieden werden zwischen dem Ableiten eines Bauteiles und einer Baugruppe da sich die Einstellungsmöglichkeiten unterscheiden.

Die wichtigsten Optionen sind hier beschrieben.

Ein paar Ergänzungen zu den Ausführungen von Autodesk:

• Stil ableiten: Die ersten 3 Buttons fügen einen Volumenkörper als Volumen ein, die Option 4 als Flächenmodell (also als Hülle) wie in dem Beispiel Behälter Füllvorgang in Inventor animieren.

• Alle Objekte anzeigen: Das ist ein bisschen "komisch" aber eigentlich einfach zu verstehen: Man kann bei dem Teil, das man in eine andere s Teil einfügen will, die Objekte (Skizzen, Parameter, Arbeitslemente) vorab zum Export markieren. Elemente, die so markiert wurden, werden beim ableiten automatisch übernommen.




  Wird die Option "Alle Objekte anzeigen" deaktiviert, verschwinden die nicht exportierten Objekte aus der Liste:



  In diesem Zusammenhang steht auch diese Meldung, die kommt, wenn ein nicht exportiertes Objekt abgeleitet wird:


  Eine Übersicht welche Objekte exportiert sind, kann man hier einsehen: Register Verwalten…



• Baugruppe: Register Optionen
  Hier kann die abgeleitete Baugruppe vereinfacht werden. Der Prozess ist ähnlich dem Vorgehen, das hier beschrieben ist. Baugruppe vereinfachen um sie einem Kunden zur Verfügung zu stellen



Nach dem fertigstellen der Ableitung

Verbindung zum Originalbauteil unterdrücken/kappen und Ableitung bearbeiten

• Abgeleitetes Bauteil bearbeiten: Ableitungsdialog wieder öffnen
• Verknüpfung mit Basiskomponente unterdrücken: Keine Aktualisierung, wenn die Basiskomponente geändert wird. Kann rückgängig gemacht werden.

• Verknüpfung mit Basiskomponente lösen: Verbindung zu Basiskomponente wird gekappt und kann nicht mehr wiederhergestellt werden!


Anwendungsbeispiele

Bauteile aus Baugruppe abspeichern mit Position wie in Baugruppe

1. Ein Bauteil BT A hat sein eigenes (Welt-)Koordinatensystem und die Geometrie ist zu diesem Koordinatensystem erstellt.
2. Von der Position von BT A in der Baugruppe BG X weiß A nichts (was spätestens, wenn A in 2 verschiedenen Baugruppen an unterschiedlichen Positionen verbaut wäre auch schlicht nicht mehr gehen würde).
3. BG X kennt also die Lage von BT A in ihr, das machen wir uns zu nutzen und zwar mittels abgeleiteter Komponenten wobei wir nur das BT A aus er BG X in ein neues BT B übernehmen.
4. So gehts:

• Neue IPT (BT B) erstellen und speichern
• Befehl verwalten > Ableiten aufrufen und IAM BG X wählen, die das Bauteil BT A enthält dessen Position relativ zur BG Ursprung wir brauchen.

• ggf. im folgenden Dialog die Baugruppenansicht wechseln auf Hauptansicht

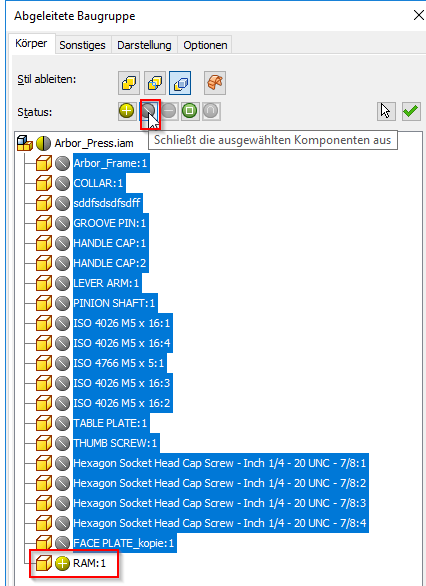

• im Register Körper alle IPTs wählen die NICHT mit kommen sollen und oben den grauen Knopf anklicken, das es so aus sieht. Min. eine IPT, eben BT A, sollte natürlich das "gelben + ich bin dabei Symbol" haben sonst kommt nichts mit.

• mit OK den Vorgang abschließe und IPT nochmals speichern
• Das ist das Ergebnis:


[Quelle]

Schweißbaugruppe nach der Bearbeitung biegen ist das möglich?

Du machst ein neues Bauteil (IPT) und rufst dort den Befehl "abgeleitete Komponente" auf. Nun wählst du die Schweißbaugruppe aus und verschmilzst sie in der IPT (was ja tatsächlich beim Schweißen passiert: Es werden mehrere Bauteile zu einem (neuen) Bauteil verschmolzen.

Nun Mittels des Befehls Biegungsteil dein Rohr biegen. Dazu VORHER eine Skizze mit einer Linie erstellen.

Alternative:

In der IAM eine Ersatzdetailgenauigkeit als IPT ableiten (das entspricht dem Prinzip im Schritt oben nur das die IPT als Ersatzdarstellung in der IAM enthalten ist und von dort direkt in eine anderen IAM eingefügt werden kann.)

[Quelle]

Baugruppe teilweise aufgeschnitten darstellen

Ich möchte eine Baugruppe teilweise aufgeschnitten als 3D Modell darstellen. Das Ergebnis soll so aussehen…

…allerdings soll die Baugruppe natürlich standardmäßig ihr vollständiges aussehen behalten, also so:

Das ist zu tun:

1. Neue IPT erstellen
2. Verwalten > Ableiten
   IAM wählen und als Stil den Punkt “Jeder Volumenkörper als Volumenkörper erhalten” wählen

3. Extrusion erstellen (oder eine andere Bearbeitung) und dabei die Bauteil=Volumenkörper wählen, die aufgeschnitten werden sollen

   Diesen Vorgang sooft wiederholen, bis alle gewünschten Schnitte erst sind.

4. Die Schnittflächen ggf. durch ändern der Modellfarbe einfärben.


Links

• Schnittflächen einer Baugruppenbearbeitung einfärben
• Inventor 2010: Schneller konstruieren mit Mehrkörperbauteilen

Weitere Infos und verwandte Themen

• Schneller eine abgeleitete Komponente eines geöffneten Bauteils erstellen
• Baugruppe vereinfachen um sie einem Kunden zur Verfügung zu stellen
• Ersatzdetailgenauigkeit: Einfach, aber nicht zu einfach
• Behälter Füllvorgang in Inventor animieren
• Von 0 auf Baugruppensimulation in 2 min
• Inventor 2010: Schneller konstruieren mit Mehrkörperbauteilen
• Arbeiten mit Parametern (2)

Inventor Dateiablage verstehen: Die Basics

In der "die Basics" Reihe habe ich schon einige Themenbereich einführend behandelt, sozusagen eine Handreichung zum "ins Thema reinkommen für Einsteiger". In diesem Beitrag soll es darum gehen, zu verstehen, wie die Inventor Dateiablage handhabt. Bevor wir ins Thema gehen, ist es zwingend notwendig, zu verstehen, was ein Inventor Projekt ist und sich ein solches zu Testzwecken anzulegen. Hier eine Einführung dazu: Projekt anlegen: Die Basics

Sobald das Projekt steht erstellt ist, gilt es zu verstehen, woher unser Projekt die Normteile holt und wo es sie ablegt: Inventor Normteile / Inhaltscenter: Die Basics. In einem Projekt ist auch der Pfad zu den Vorlagen definiert, auf Basis derer neuen Datei erstellt werden können: Der Zusammen dazu ist hier erklärt: Inventor: Vorlagefenster ist leer - wo sind meine Templates? Zu guter Letzt ist noch wichtig, ein bisschen über die Konstruktionsdaten zu wissen: Stilbibliothek (Konstruktionsdaten / Stile / Design Data): Die Basics

Wenn das Projekt steht und klar ist, was es mit den verschiedenen Pfadeinstellungen zu tun hat, kann es mit unserer eigentlichen Einführung los gehen.

Was soll ich wo speichern?

Inventor 2019.2: Änderung bei der Abhängigkeit Passend/Fluchtend und der Einfluss auf die Vorabwahl einer Achse

Seit Inventor 2019 mit Update 2 speichert der Inventor bei den Abhängigkeiten die Einstellung der Unteroptionen. Bei bei der Abhängigkeit Passend kann zwischen den Modi"passend" und "fluchtend" gewählt werden.

Parameter eines Bauteiles beim Einfügen in eine Baugruppe per Dialog abfragen (iLogic)

Wie kann ich erreichen, das beim Einfügen eines Bauteiles in einem Baugruppe der Wert eines Parameters abgefragt wird?

1. Im Bauteil eine iLogic-Formular erstellen in dem der (oder die) Parameter abgefragt werden




2. ein iLogic Regel anlegen, die das Formular aufruft


3. Ereignisauslöser aktivieren der beim einer neuen Datei die Regel ausführt
   Dazu im Ribbon Verwalten > iLogic den Ereignisauslöser aufrufen




4. Datei als Vorlage speichern



Anwendung: In einer Baugruppe eine neue IPT auf Basis der Vorlage erstellen. Nach dem Platzieren wird der Dialog angezeigt.

Alternative Möglichkeit: iParts

Bauteil einer Baugruppe in einem Schnitt in der Zeichnung (und in der Baugruppe) nicht schneiden

Normteile aus dem Inhaltscenter werden in den Zeichnungsansichten standardmäßig nicht geschnitten, wie man an der Schnittansicht, an der zwei Schrauben beteiligt sind, sehen kann.

Manuell erstellte Bauteile werden dagegen standardmäßig geschnitten dargestellt, wie in dieser Ansicht u.a. beim Bauteil Pinion Shaft zu sehen ist.

Wie kann nun erreicht werden, dass das Bauteil Pinion Shaft nicht geschnitten wird?

iLogic: Parameter aus einer Baugruppe in Bauteilen verwenden

Ausgangssituation: In einer Baugruppe gibt es einen Parameter Anzahl, der über ein iLogic-Form im Wert geändert werden kann.

==>

Wird der Parameterwert über den Schieberegler geändert, soll der Wert innerhalb der Bauteile in der Baugruppe auch geändert werden. Die Parameter in den Bauteilen heißt ebenfalls Anzahl. Dieser Parameter wird ebenfalls in beiden Bauteilen in Features verwendet, z.B. in der Runden Anordnung und der Drehung.

Es soll nun erreicht werden, das bei einer Änderung des Parameters in der IAM die Parameter in den IPTs geändert wird. Das ergibt dann folgendes Verhalten (die zufällige Farbänderung der Komponenten in der IAM wird ebenfalls bei der Parameteränderung durchgeführt):

Nach iProperties, z.B. Material, in den Komponenten einer IAM suchen

Welche Bauteile meiner Baugruppe sind als St 37?

Möglichkeit 1: Browsersuche

Die Browersuche aufrufen (Lupe-Icon) und im Textfeld den Namen des Werkstoffs eingeben.

Siehe dazu auch: Inventor 2018 Browsersuche: Nach Material suchen und Bauteile aus einem bestimmten Material filtern

Möglichkeit 2: Stückliste
