11.05.2010

Ein paar der praktischen, neue Funktionen in Inventor 2011

Inventor 2011 hat sehr viele neue und erweiterte Funktionen. Hier ein paar der nützlichsten für den tägliche Gebrauch. Wie konnten wir bisher ohne sie auskommen ;)

Bauteil

Maßeingabe direkt beim Skizzieren



Wichtige Befehle direkt durch Anwahl eines Elements aufrufen

Extrudieren, Drehen oder Bearbeiten einer Skizze? Skizzenelement anklicken und gewünschte Funktion anklicken

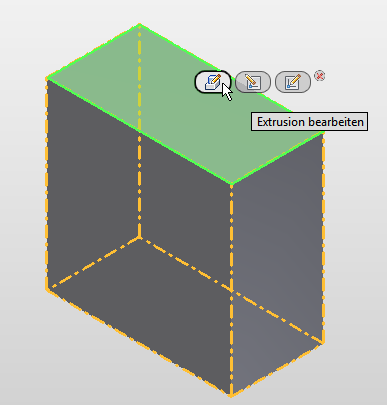

Bestehendes Element oder dessen Skizze bearbeiten? Anklicken und Funktion aufrufen


Radius oder Fase anbringen? Kante anklicken und Funktion wählen.


Extrusionseigenschaften direkt am Bildschirm ändern


Baugruppe

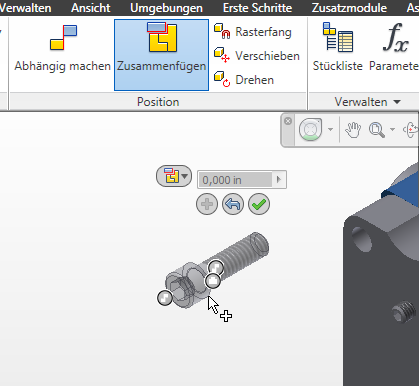

Neue Möglichkeit, Bauteile zu verbauen

Neben der bekannten Funktion “Abhängig machen” gibt es eine neue Funktion in der Baugruppe um Bauteile zu verbauen, die Funktion “Zusammenfügen” bei der es genügt das zu verbauenden Element (Kante, Fläche) an einem Bauteil auszuwählen und das Bauteil dann an die gewünschte Position zu ziehen.

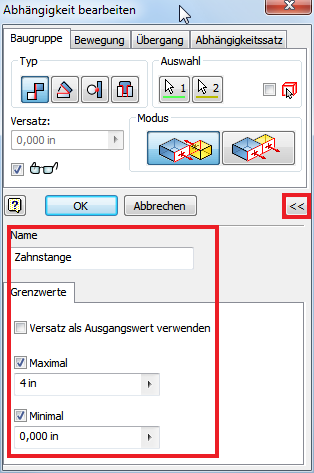

Bewegungsweg einer Abhängigkeit begrenzen

Bei einer Abhängigkeit kann nun der Weg angegeben werden, innerhalb dessen Sie sich bewegen lässt.


Zeichnung

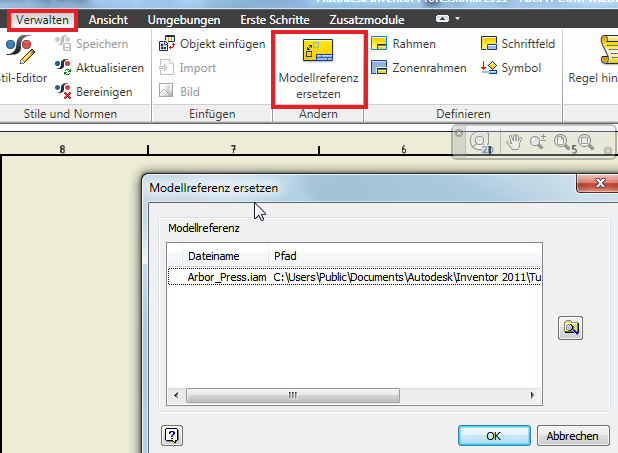

Bauteilreferenz in Zeichnung austauschen

die beiden nächsten Funktionen gab es bereits im Subscription Advantage Pack für Inventor 2010. Mittels “Modellreferenz ersetzen” kann ich einer Zeichnung ein Modell durch ein anderes ersetzt werden.


Mehrere Ansicht in einem Zug erstellen

Wird eine Erstansicht erstellt, können sofort weitere Ansicht generiert werden, ohne erst den zugehörigen Befehl aufzurufen.


Eine Übersicht über alle Neuerungen in Inventor 2011 gibt es in diesem PDF Dokument (Eng)
