Ich kann meine Skizze nicht Extrudieren (oder was anderes damit machen)!

Hier ein paar typische Probleme die im Zusammenhang mit Skizzen auftreten.

Vorher lesen: Skizze erstellen: Die Basics

Schnittmenge einer Skizze verwenden

Es soll die Schnittmenge verschiedener Geometrien in der Skizze verwendet werden. In dem Beispiel unten soll die Schnittmenge zwischen Rechteck und Kreis verwendet werden. Der Inventor nutzt aber immer entweder den gesamten Kreis und/oder das gesamte Rechteck.


Lösung: Auf die Schnittpunkte der Geometrien Punkte setzen.



Skizze mit gespiegelten Geometrien

In einer Skizze wird eine Teilkontur gespiegelt, die in sich nicht geschlossen ist, sondern mit einer bestehenden Geometrie eine geschlossene Kontur bildet. Leider wird diese Geometrie beim Extrudieren nicht erkannt.


Lösung: Schließe die Kontur mit einer zusätzlichen Linien dann klappt es auch.

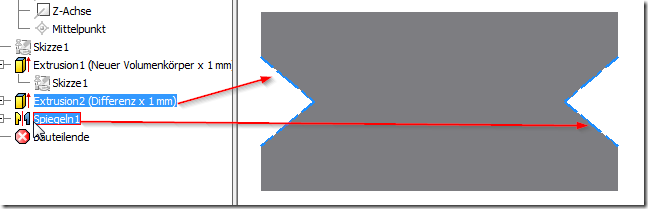

Bemerkung: Ich würde, wann immer es geht, nicht in der Skizze spiegeln, sondern ein extra Element erstellen und das dann als Element spiegeln


Tangierende Kreise

Die markierte Fläche soll extrudiert werden.


Lösung: Oben, wo die beiden kreis sich tangieren einen Punkt setzen.


Tipp: Lass die Radien weg und verrunde nach der Extrusion mit dem Abrundenbefehl.


Als Ausgabe in nur Fläche verfügbar

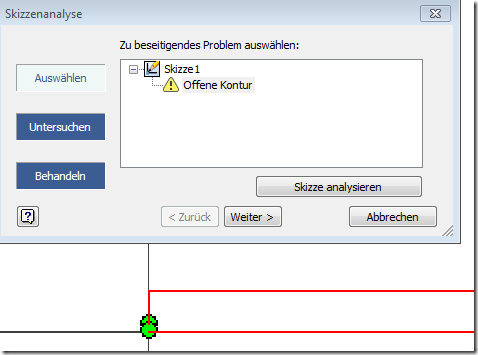

Lösung: Sollte das der Fall sein, dann ist die Skizze nicht geschlossen. Mit Hilfe der Skizzenanalyse die offene Stelle suchen und das Problem beheben.
