05.05.2017

Inventor Toolbox: Zeichnung automatisch erstellen / am Speicherort des Modells speichern

In der Inventor FAQ Toolbox gibt es ein paar Funktionen, die automatisch aus Modellen Zeichnungen erstellen. Zudem kann eine neu erstellte Zeichnung automatisch am Speicherort des zugehörigen Modells (mit dem gleichen Dateinamen) automatisch gespeichert werden, ohne das der Pfad und Dateiname manuell gesucht bzw. angegeben werden muss.

Zeichnungen von Modelle automatisch erstellen

Zum Erstellen der Zeichnungen gibt es 3 Funktionen:

  • Zeichnung aus Modell / Zeichnung erstellen
  • Zeichnung aus Modell (Verz.)
  • Zeichnung von Komponenten




Zeichnung von Modell / Zeichnung erstellen (im Drop Down Menü)

Erstellt aus einer IAM/IPT eine Zeichnung mit 3 Ansichten und Isometrie und wählt denn passenden Maßstab.

Zeichnung aus Modell (Verz.)

Über den Button "Verzeichnis" einen Ordner wählen. In die Liste werden alle IPT/IAM geladen, die in dem Verzeichnis enthalten ist. ACHTUNG: Ggf. den Haken bei "rekursiv" entfernen, wenn ihr auch noch alle Unterverzeichnisse verarbeiten wollt!

Dann Start klicken und los geht's.


Zeichnung von Komponenten

Es werden zu allen Baugruppenkomponenten, zu denen noch keine Zeichnung existiert, Zeichnungen erstellt.


Zeichnung (automatisch oder manuell erstellt) am Speicherort des Modells speichern

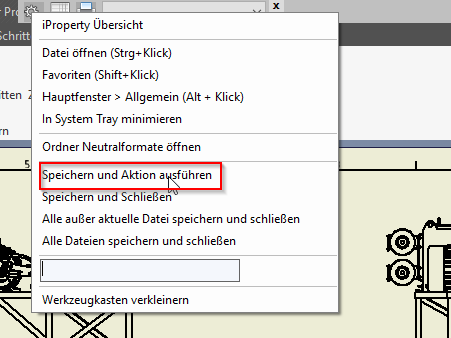

Wer über die Kontextmenüfunktion "Speichern und Aktion ausführen" gespeichert, wird ein noch nicht gespeicherte Datei automatisch unter dem Namen und in dem Pfad des zugehörigen Modells gespeichert. Existiert bereits eine Zeichnung gleichen Namens, wird der Speichervorgang mit einer Meldung abgebrochen, damit nicht aus versehen eine bestehende Zeichnung überschrieben wird.


Allgemeine Infos zur Inventor Toolbox gibt’s hier | Alle Beiträge zu den Toolbox-Funktionen
