Ersatzdetailgenauigkeit: Einfach, aber nicht zu einfach

In Inventor 2009 gibt es die Möglichkeit, sog. Ersatzdetailgenauigkeiten zu erstellen. Dazu einfach die gewünschten Baugruppe öffnen und einen Rechtsklick auf “Detailgenauigkeit” machen und dann “Neues Ersatzobjekt” > “Baugruppe ableiten” wählen.

clip_image001

Nun wird eine neue IPT erstellt in der die Baugruppe als abgeleitete Komponente eingefügt wird und dort kann sie auch vereinfacht werden. Wer den Ableitungsdialog einfach schließt erhält ein Bauteil, das in seinem Aufbau der Baugruppe entspricht. Wer aber die oberste IAM im Dialog anwählt und den “grünen Punkt” anklickt, erhält den Bauraum der IAM als “boundary Box”.

clip_image002

Wer es nun doch etwas detaillierter mag, der such sich ein Bauteil im Baum aus und klickt nochmals auf den “grünen Punkt” oben. Nun wird für jedes einzelne Bauteil dessen “boundary Box” angezeigt.

clip_image003

Wer manche Bauteile normal dargestellt haben will, der kann diese wählen und auf den “gelben Knopf” klicken.

clip_image004

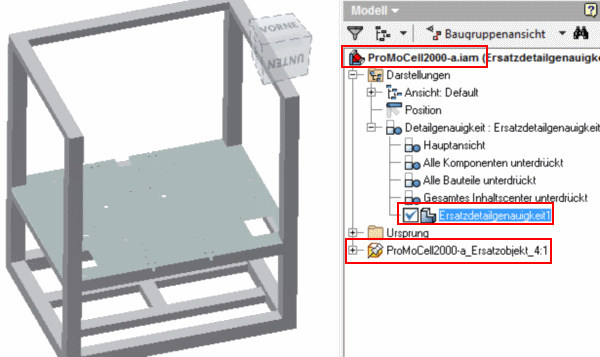

Nun den Ableitungsdialog mit “OK” schließen und in der eben abgeleiteten Baugruppen befindet sich eine Detailgenauigkeit “Ersatzdetailgenauigkeit1″…

clip_image005

…die als vereinfachte Darstellung der IAM in einer übergeordneten Baugruppe genutzt werden kann.

clip_image006
