Blech erstellen mittels “Mehrkörperbauteil”

Erstellt werden soll dieses Blech.

clip_image001

Neben den Möglichkeiten, die ich in “Blech mal anders” beschrieben haben, hier eine weitere Möglichkeit. Das Problem bei diesem Blech ist, das die Lasche an der schrägen Kante senkrecht verläuft.

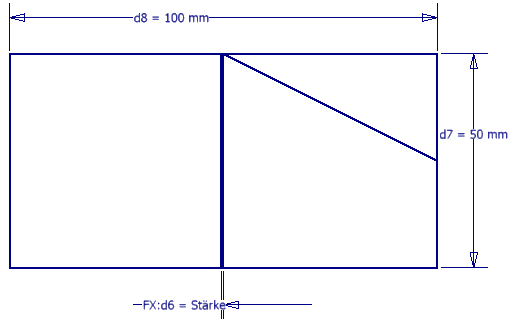

Los gehts mit dieser Skizze:

clip_image002

Daraus werden mittels der Funktion “Fläche” 2 “Blechstücke”.

clip_image003

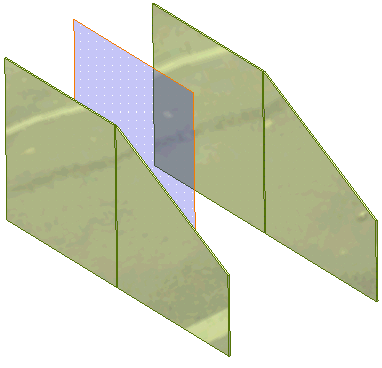

Nun wird eine zu den Blechstücken parallele Arbeitsebene erstellt und die Fläche darum gespiegelt.

clip_image004

Nun die beiden Seiten mit je einer Biegung verbinden

clip_image005

Die beiden Biegungen oben wiederum mit einer Biegung verbinden.

clip_image006

Der Winkel der kleinen Lasche vorne wird heraus gemessen, die Länge ergibt sich über die Option “Bis”.

clip_image007

Auf ähnliche Weise wird die hintere Lasche erstellt.

Hier ein Video von der Erstellung des Teiles:
