Modell: “Achter-Feder”

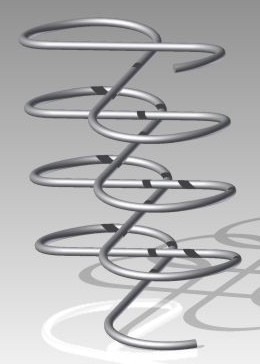

Eine Wendel in einer Acht-Form.

clip_image001

So wird’s gemacht:

Die Form einer 8 skizzieren und als 2 Flächen extrudieren (Skizze wieder verwenden)

Die beiden Flächen an der Mittelebene trennen

clip_image002

Auf die Mittelebene eine Linie skizzieren und diese als Fläche extrudieren. Das selbe mit einer zweiten Fläche.

clip_image003

In einer 3D Skizze Schnittkurven erstellen.

clip_image004

Entlang der Verschneidungskurve einen Kreis sweepen und in Reihe setzen – Das war’s.

clip_image005

Inventor 2008 Modell (ZIP 338KB)
