Bauteile wendelförmig in einer Baugruppe anordnen

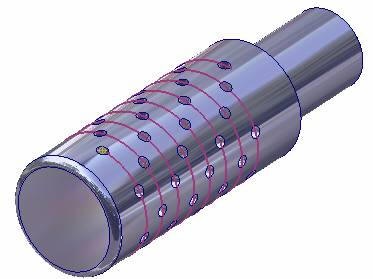

Wer Bauteile wendelförmig in einer Baugruppe anordnen will, der muss auf einen Trick zurückgreifen. Zuerst benötigen wir einen Zylinder in dem z.B. eine Bohrung wendelförmig angeordnet ist:

clip_image001

Eine Erklärung wie das geht habe ich mal über das Inventor Magazin bei Autodesk veröffentlicht. Das Prinzip dahinter, ist eine Reihe entlang eines Pfades (z.B. einer Wendel).

Dann verbaut man das Bauteil, das in Reihe gesetzt werden soll auf die erste Bohrung und macht in der Baugruppe eine assoziative Reihe des Bauteiles entlang der Reihenanordnung der Bohrungen im anderen Bauteil.


Hier kannst du die Baugruppe aus dem Bild oben im Inventor 2011 Format herunterladen.
