3D Volumenkörper aus AutoCAD in Inventor einlesen

Hier ein paar Möglichkeiten, einen Volumenkörper aus AutoCAD in Inventor einzulesen

DWG Import

Eine Möglichkeit ist die Verwendung der DWG Importfunktion im Inventor.

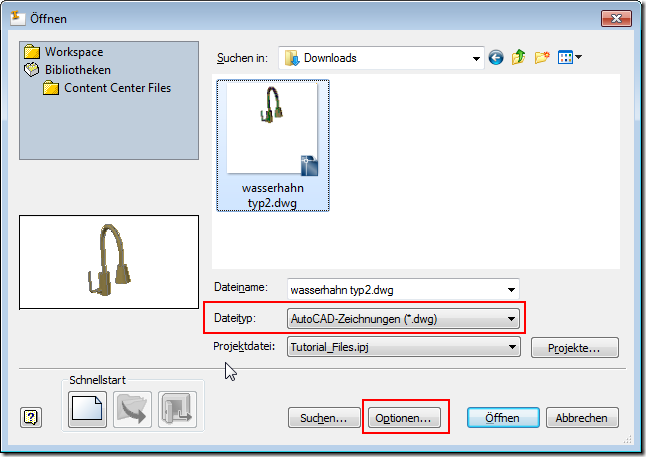

1. Datei > Öffnen aufrufen und als Dateityp AutoCAD-Zeichnung auswählen



2. DWG markieren, unten auf Optionen klicken und "im Dialog “importieren” auswählen



3. Auf Öffnen klicken und auf den Assistent warten. Einmal auf “Weiter” klicken und die zu importierenden Layer bzw. Objekte wählen.
4. Den haken bei “3D Volumenkörper” setzen und auf korrekte Einheiten achten.



5. Fertigstellen anklicken und warten bis das Modell auf ist.



Export aus ACAD und Import in Inventor

Sollte dieses Vorgehen nicht funktionieren dann mal so probieren:

1. DWG in AutoCAD Mechanical öffnen
2. Befehl ACISOUT aufrufen (in Befehlszeile eingeben und Return drücken)
3. zu exportierenden Volumenkörper auswählen, bestätigen und SAT-Datei abspeichern
4. Inventor starten: Datei > Öffnen: Dateityp SAT



5. Datei öffnen.
