29.05.2012

Inventor 2013: Hohlräume entfernen

Inventor bietet schon länger die Möglichkeit, bei der Konturvereinfachung Löcher abzudecken und dadurch entstehende “wasserdichte” Hohlräume mit Material zu füllen. In Inventor 2013 ist eine weitere Option hinzugekommen.

Baugruppe öffnen und Konturvereinfachung aufrufen

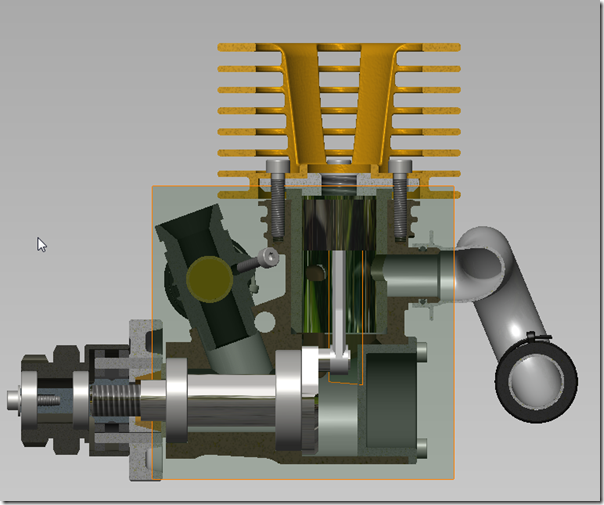

Die “Innereien” dieses Motors sollen entfernt werden, damit nicht unnötig KnowHow und eine große Datenmenge nach Außen gegeben werden muss.


Ersatzbauteil erstellen


Neue Option “Alle internen Hohlräume entfernen” aktivieren

Ggf. die Verknüpfung lösen, wenn keine Verbindung zwischen Ersatzbauteil und Baugruppe bestehen soll. Stil auf Volumenkörper stellen.


Im Ergebnis erhält man ein Bauteil, in der die Baugruppe abgeleitet wurde und bei dem allen Hohlräume mit Material aufgefüllt wurden.
