Den von verschiedenen Bauteilen umschlossenen Hohlraum ermitteln

Ich möchte den von verschiedenen Bauteilen umschlossenen Hohlraum bzw. dessen Volumen ermitteln.

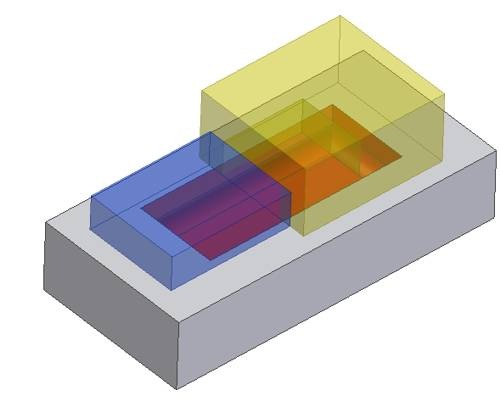

Ausgangssituation: 3 Platten, z.T. mit Tasche (rot) und Nut (im gelben Bauteil) ergeben einen Hohlraum. Wie groß ist das Volumen dieses Hohlraums?
clip_image002

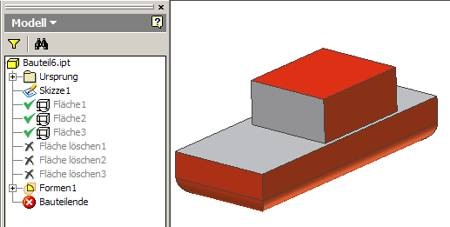

Zuerst erzeugen Sie in der Baugruppe ein neues Bauteil. Verlassen Sie die Skizze und rufen Sie den Befehl “Verschieben” auf (in Inventor 2008 Objekt kopieren), wählen Sie ein Bauteil und in der Dialogbox die Option “Flächenelement”. Verfahren Sie so nacheinander für alle 3 Bauteile. Sie erhalten im Browser 3 Flächeneinträge.

clip_image004

Löschen Sie mit dem Befehl “Fläche löschen” an jeder der 3 verschobenen Flächen eine Fläche weg, die nicht zu den umschließenden Flächen gehört. Rufen Sie dann den “Formenbefehl” auf und wählen Sie die 3 Flächen an.

clip_image006

Es entsteht ein Volumenkörper der dem umschlossenen Hohlraum entspricht.

clip_image008

1 Kommentar:

  1. Hallo!

    Dieser Tipp ist für einfache Geometrien gut und praktikabel. Bei komplizierteren Baugruppen, welche beispielsweise auch viele und verschachtelt innen liegende Teile hat, habe ich einen einfacheren Weg gefunden, um ans Ziel zu kommen.

    Der Workflow:
    1 - Baugruppe in ein Bauteil ableiten und dabei alle Hohlräume schließen lassen, um einen Vollkörper zu erhalten

    2 - die Verknüpfung des entstandenen Bauteils zur Basis lösen

    3 - das Bauteil in die Baugruppe einfügen

    4 - diese Baugruppe wieder ableiten und dabei die Teile der Ursprungsbaugruppe vom Vollkörper abziehen

    Das Resultat ist die innere Geometrie.

    Nachteil hier ist, dass außen liegende Hohlräume (z.B. Bohrungen) nun als Körper zum Vorschein kommen können und einzeln mit "Fläche/Teil löschen" entfernt werden müssen.

    Ich nutze diese Vorgehensweise, um das Ölvolumen für einen geforderten Ölstand eines Getriebes zu ermitteln (mit Inventor 2011).
