23.08.2009

Ellipse abwickeln

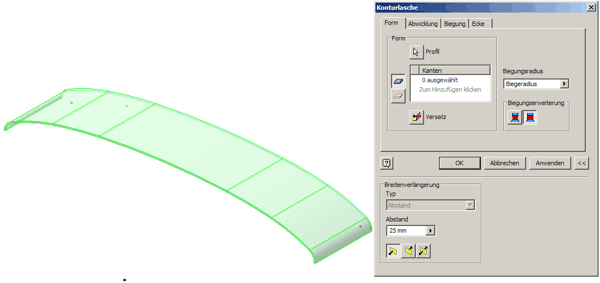

In Inventor lässt sich eine Ellipse zwar als Konturlasche zu einem Blechteil erweitern allerdings wird dieses Blech anschließend nicht abgewickelt.

clip_image001

Im Inventorpaket ist aber das gute alte AutoCAD Mechanical enthalten.

1. AutoCAD starten
2. die Systemvariable PELLIPSE auf 1 setzen (Ellipse wird als Polylinie gezeichnet)
3. Ellipse in AutoCAD zeichnen und nicht benötigte Elemente stutzen und löschen.

clip_image002

4. Geometrie in ACAD markieren und mittels STRG+C in die Zwischenablage kopieren.
5. In den Inventor wechseln, ein neues Bauteil erstellen und die ACAD Geometrie mittels STRG+V einfügen
6. In Inventor eine Konturlasche erstellen

clip_image003

7. Eine Fläche des Bleches markieren und den Abwicklungsbefehl anklicken – Fertig!

clip_image004
