23.08.2009

Bohrungen in Reihe setzen und dabei die Anzahl der Bohrungen berechnen

Wir wollen eine Reihe machen, in der wir auf eine Strecke “Abstand” soviele Bohrungen anordnen wollen, daß sich zwischen Ihnen ein vorher definierter Bohrungsabstand ergibt. Inventor soll also die Anzahl der Bohrungen selbst ausrechnen.

Wir haben eine Flächmaterial mit der Länge L=50 und einer Bohrung die mit Randabstand a=7

clip_image001

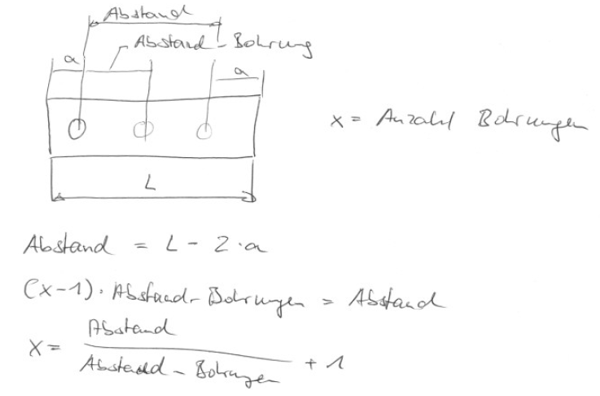

Mit Hilfe eines Zettels ergibt sich folgende Berechnung…

clip_image002

… die in Inventorparameter umgesetzt so aussieht:

clip_image003

Dann die Reihedialogbox noch entsprechend ausfüllen…

clip_image004

und fertig ist die Reihe.
