08.06.2010

Inventor 2011: Widersprüchliche Abhängigkeiten analysieren

Wer eine Baugruppenabhängigkeit vergibt, die einer anderen widerspricht, bekommt in Inventor 2011 einen anderen Dialog zu sehen, wie bisher:


Neu ist hier die Möglichkeit, die Abhängigkeiten analysieren zu können. Wird die Option aufgerufen, kommt folgenden Dialogbox:


Hier hat man die Möglichkeit, alle Abhängigkeiten oder nur die kollidierenden Abhängigkeiten anzuzeigen und natürlich kann man Abhängigkeiten unterdrücken (grauer Kreis). Zudem lässt sich die Fixierung einer Komponente aufheben und über den Klick oben rechts auf “Aktivieren” prüfen, ob das Problem dadurch gelöst wird. Wird als Ergebnis ein grüner Haken angezeigt, ist das Problem gelöst.

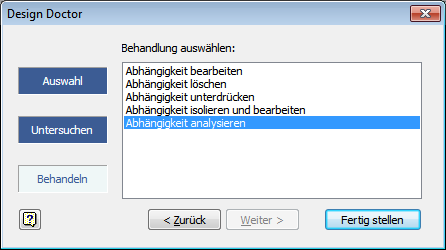

Über den Design Doctor kann man ebenfalls die Abhänigkeitsanalyse aufrufen:


Siehe dazu auch die Inventorhilfe. Nach “Fehler und Wiederherstellung bei Baugruppenabhängigkeiten” suchen.
