Messen in Modellen im Inventor - Die Basics

Hier ein weiterer "Die Basics" Beitrag, der ein wichtiges Thema in den Grundlagen erklärt. Heute geht es um das Thema Messen in Baugruppen und Bauteilen.

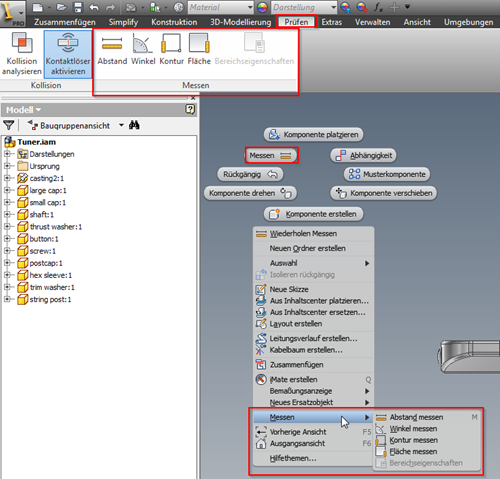

Die Messenbefehle selbst findet man im Ribbon "Prüfen" und im Kontextmenü bei einem Rechtsklick. Das Tastaturkürzel für "Abstand" ist "m".

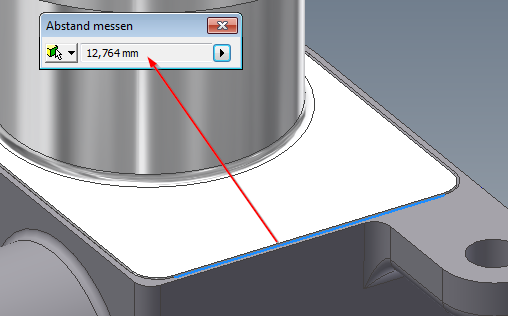

Katenlänge messen: Um einen Abstand zu messen, am einfachsten das Tastaturkürzel "m" eingeben und schon kann's los gehen. Der einfachste Fall: Eine Kantenlänge messen. Einfach die Kante anklicken und das war's auch schon.

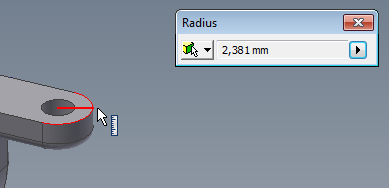

Durchmesser oder Radius: M > Kreiskante oder Radiuskante anklicken, Fertig.
image image

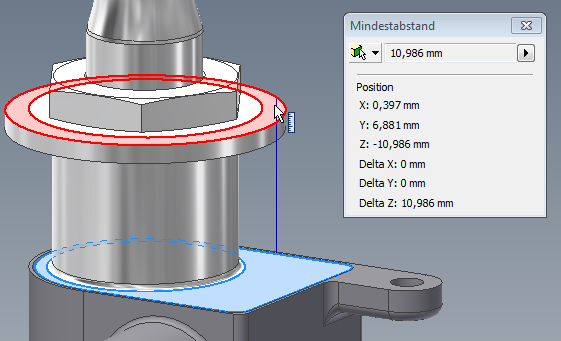

Abstand zwischen 2 Flächen: M > Fläche 1 anklicken, Fläche 2 anklicken, Fertig.

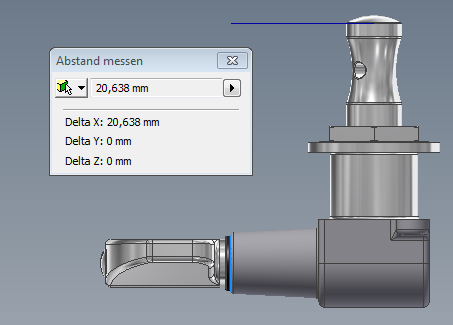

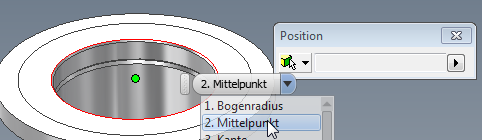

Abstand zwischen 2 Punkten /Abstand zwischen 2 Zylindern: M > Erste runde Zylinderkante anfahren, kurz warten und dann aus dem Menü das erscheint, Mittelpunkt wählen...
... den zweiten Mittelpunkt wählen > Fertig.

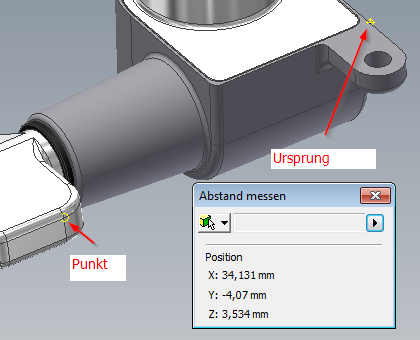

Punkt messen: Koordiante des Punkts zum Koordinatensystem: M > Punkt wählen, Fertig

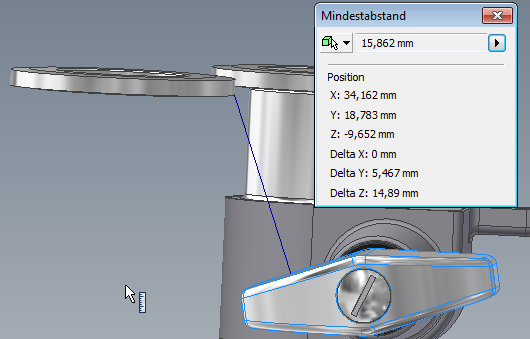

Minimaler Abstand zwischen 2 Bauteilen in einer Baugruppe messen: M > Filter Bauteil aktivieren...
... beiden Teile anklicken, Fertig.
Bogenlänge messen: M > Bogenkante anfahren, kurz warten, aus dem Menü "Kante" wählen...
... Fertig.

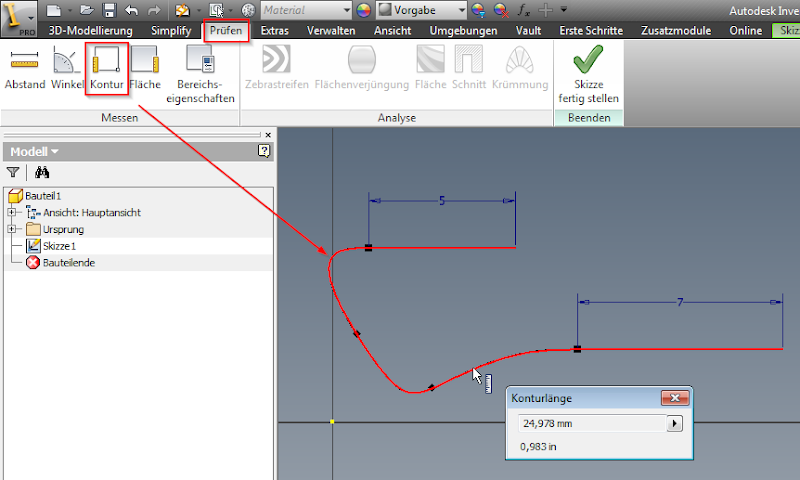

Konturlänge messen: Prüfen > Kontur > Kontur anklicken
Winkel messen Kante/Kante oder Fläche/Fläche: Ribbon Prüfen: Winkel > Flächen oder Kanten anklicken: Fertig

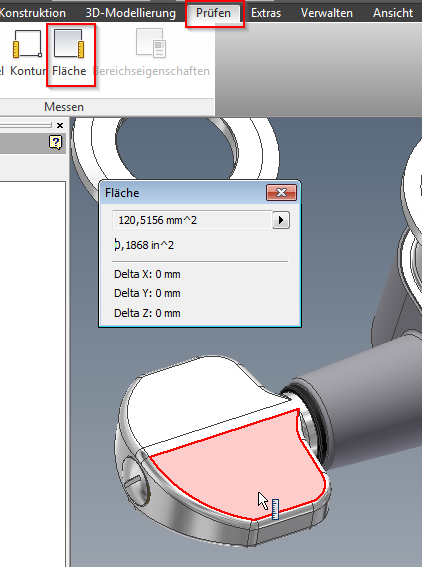

Flächeninhalt messen: Ribbon Prüfen >  Fläche, Fläche anklicken, Fertig.

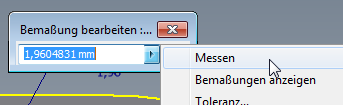

Messen bei der Maßeingabe: Bei der Maßeingabebox kleinen Pfeil anklicken > Messen
Gewünschten Abstand messen. Wert wird als Maßwert übernommen.

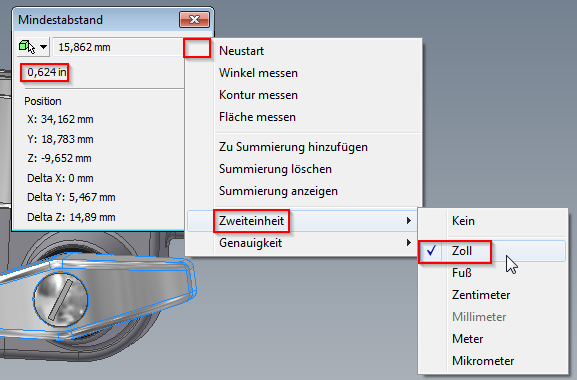

Zweite Einheit aktivieren: Auf den kleinen Pfeil hinten klicken >Zweiteinheit > Einheit wählen

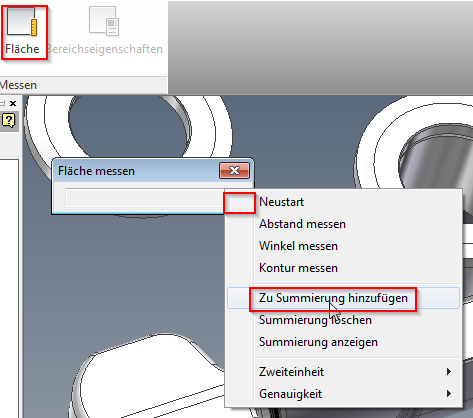

Messwerte, z.B. Flächeninhalte addieren: Messbefehl aufrufen, z.B. Flächen, kleiner Pfeil hinten > Zu Summierung hinzufügen...
... erste Flächen anwählen. Nochmals schwarzer Pfeil > Zu Summierung hinzufügen > zweite Fläche anklicken. Wieder schwarzer Pfeil > Summierung anzeigen.
Die Summe beider Flächeninhalte wird angezeigt.

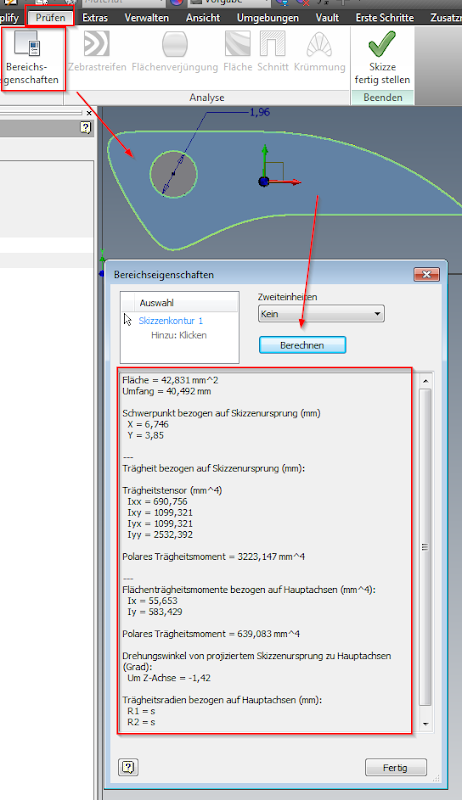

Option "Bereichseigenschaften" siehe auch: Flächenträgheitsmoment einer Skizze ermitteln
