23.09.2009

Komponenten aus PSP in eine Zeichnung oder Baugruppe einfügen

Die normalen Einfügemöglichkeiten eines 3D Modelles in eine Zeichnung als Ansicht oder eine Baugruppe als Komponente sind sicherlich bekannt.



Es geht aber auch noch anders und dadurch möglicherweise einfacher, wenn das PSP Fenster sowieso gerade auf dem aktuellen Projekt steht und die gewünschte Datei so sehr schnell im Zugriff ist.

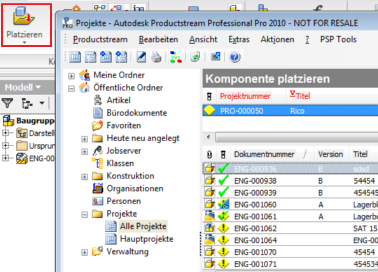

Modell in Zeichnung oder Baugruppe einfügen über die PSP Oberfläche

Im Inventor eine neue Zeichnung/Baugruppe erstellen (über PSP oder direkt im Inventor, wie gehabt). Dann das 3D Modell suchen, das in die Zeichnung/Baugruppe eingefügt werden soll und mittels RMT > Bauteil (oder Baugruppe) > Einfügen in Inventor als Ansicht/Modell einfügen. Im Inventor erscheint der Dialog zum erstellen der Erstansicht.
