Konstruktions-Assistent: Verzahnungsdaten auf die Zeichnung als Tabelle

Wie bekomme ich die Zahnraddaten der Zahnräder, die ich mit dem Konstruktions-Assistent erstellt habe, auf die Zeichnung?

In der IAM die Verzahnung bearbeiten


Im Dialog die Ergebnisse aufrufen:


Die Tabelle mit den Zahnraddaten markieren und kopieren


Die kopierten Werte in XLS einfügen und die XLS-Tabelle speichern


In der IDW den Befehl Tabelle aufrufen und die XLS-Tabelle auswählen

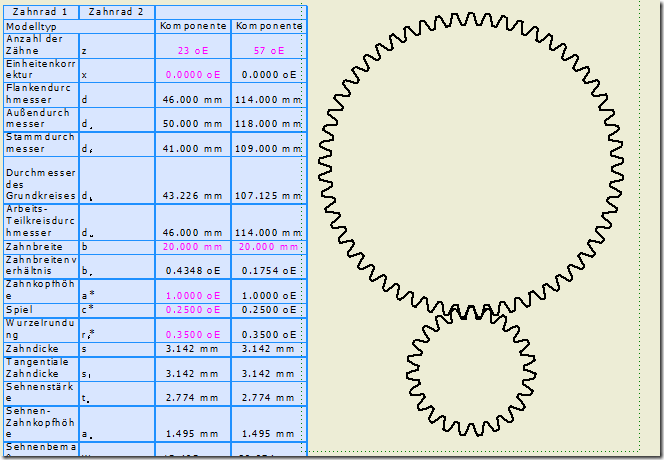

Datenstartzelle ändern und Tabelle einfügen und ggf. in der Breite anpassen.


Alternativ kann man die XLS-Tabelle auch direkt in die IDW einfügen. Als Tabelle bringt aber bessere Ergebnisse und wird empfohlen.
