Baugruppe teilweise schattiert als Drahtgitter darstellen

Ich möchte eine Baugruppe für Präsentationszwecke teilweise schattiert und teilweise in Drahtgitterdarstellung anzeigen. Ich kann aber nur alles schattiert oder alles als Drahtgitter darstellen.

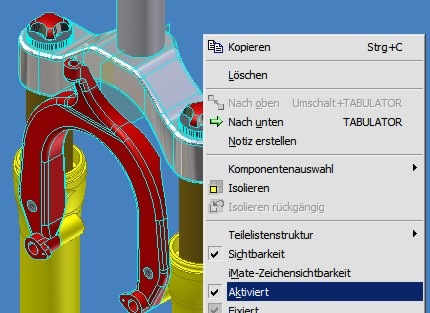

Das geht über einen Umweg ganz einfach. Alle Komponenten, die als Drahtgitter dargestellt werden sollen mit gedrückter STRG-Taste im Browser oder Grafikfenster markieren, die rechte Maustaste drücken und die Option “Aktiviert” in Kontextmenü abschalten.

clip_image001

Dann unter Extras > Anwendungsoptionen im Register “Anzeige” unten rechts bei “Hintergrund” den Haken bei “Schattiert” entfernen und den bei “Silhouetten” setzen

clip_image002

Das ist dann das Ergebnis:

clip_image003
