18.09.2018

Flächen, Kanten und Scheitelpunkten Namen geben und in iLogic nutzen

In Inventor 2019 können Flächen, Körperkanten und Punkte Namen gegeben werden. Dazu das gewünschte Geometrieobjekt anwählen > Rechtsklick > Namen zuweisen

image image image

Ergebnis:


Warum das Ganze?

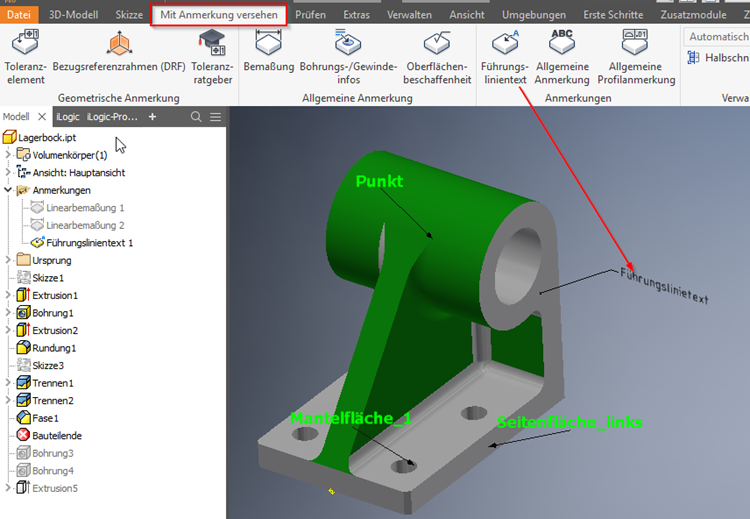

Zum markieren von Geometrieobjekten ist das nicht notwendig, das lässt sich mittels der Anmerkungen, die es seit Inventor 2018 gibt, leichter/komfortabler machen, z.B. mittels eines Führungslinientext.

Siehe dazu auch: Inventor 2018: 3D Anmerkung im Grafikfenster wählen und 3D Anmerkungen: Zusammenhang zwischen Norm in Bauteil/Baugruppe und den verwendeten Stilen


Andererseits findet sich die so markierte Geometrie im neuen Browser-Register "iLogic" > "Geometrie", was hilfreich sein kann, um wichtige Geometrien einfacher zu finden.


Ich habe die rechten Seitenflächen ebenfalls benannt und dann den Lagerbock 2x in einer IAM eingefügt und dann die beiden Seitenflächen verbaut.

image ==> image

Sollen Komponenten verbaut werden oder der Zusammenbaustatus als iLogic-Code genutzt werden, können diese so benannten Flächen genutzt werden. Z.B. werden bei der Funktion "Aktuellen Status erfassen (Components Constrains.Add)…

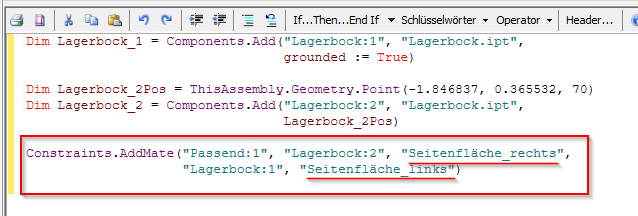

Die Flächennamen im Code genutzt:

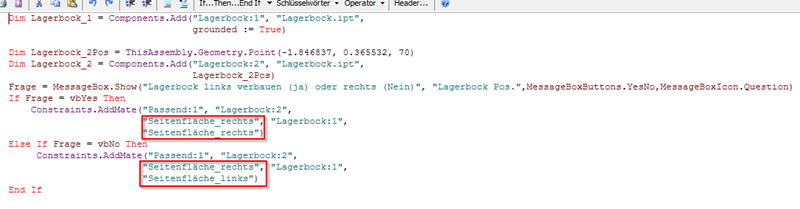

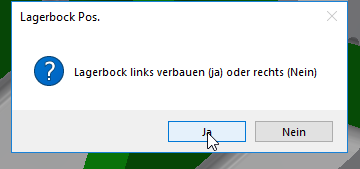

So kann z.B. leicht definiert werden, welche Flächen, abhängig von einer Benutzereingabe, verbaut werden sollen.


image => image

image => image

Beschriftungen ausblenden und löschen

im Browser-Register "iLogic" > "Geometrie" über das Kontextmenü…

image image

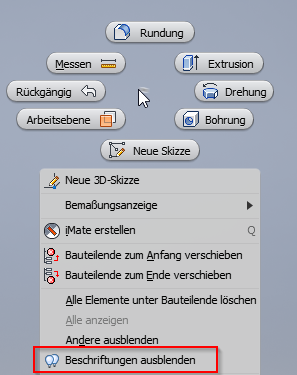

… oder im Grafikfenster im Kontextmenü (Auswahl abhängig davon ob/was markiert ist)

image image image

Die Flächennamen und die Namen im Programmcode sind nicht verknüpft, d.h. wird eine Geometrie umbenannt, deren Namen im iLogic-Code verwendet wird, gibt es bei der Regelausführung eine Fehlermeldung, da im Code noch der alte Name steht!

image => image
