In Inventor 2018 ist der Messendialog ein Register im Format des Modell- und iLogicregister. Dieses Register kann man in den Browser ziehen um Platz zu schaffen im Grafikbereich.
Wird der Messenbefehl beendet, verschwindet das Register wieder, wird aber an der selben Stelle wieder angezeigt, wenn der Messenbefehl wieder geöffnet wird.
Hier wurde gefragt, wie man prüfen kann, ob ein iLogic-Form geöffnet ist oder nicht. Einen direkte Weg kenne ich nicht, aber man kann über eine iLogic-Regel das Formular öffnen und in ein Benutzer-iProperty schreiben, das es auf ist und das Schließen des Formular "beobachten" und ebenfalls in das iProperty schreiben.
Sub Main() 'iProp Formstatus ggf. anlegen und befüllen mit geöffnet iProperties.Value("Custom", "Formstatus") = "geöffnet" 'Form laden Dim R As FormReturnValue = iLogicForm.Show("Form1", FormMode.Modal) 'Debug: Rückmeldung, nach dem schließen der Form. So kann auf verschiedene Schließmethoden ' (Schließen-Button, X oben rechts u.a.) reagiert werden MsgBox (R.Result.tostring) 'Auf Reaktion der Formschließens reagieren Select Case R.Result.tostring Case "Close" MsgBox ("geschlossen mit Schließen-Button") iProperties.Value("Custom", "Formstatus") = "geschlossen" Case Else MsgBox ("Abbrechen") iProperties.Value("Custom", "Formstatus") = "geschlossen" End Select End Sub
Hier das Modell mit der Regel und dem Formular im 2018 Format.
Ich erstelle öfter mal Dateien und speichere sie wild irgendwo im Arbeitsbereich (ok, ganz so schlimm ist es nicht, aber schon ein bisschen). Ich habe eine neue Funktion in der Toolbox ergänzt, die alle Dateien im Arbeitsbereich auflistet und die Listendarstellung nach dem Erstelldatum sortiert bzw. bei einem Rechtsklick auf den Button nach dem Änderungsdatum.
Allgemeine Infos zur Inventor Toolbox gibt’s hier | Alle Beiträge zu den Toolbox-Funktionen
Seit Inventor 2018 werden die verschiedenen Browser als Register dargestellt, z.B. Modell und iLogic.
Durch einen Doppelklick auf den Registernamen (z.B. iLogic) lässt sich das Tab abtrennen (Alternative: Drag & Drop).

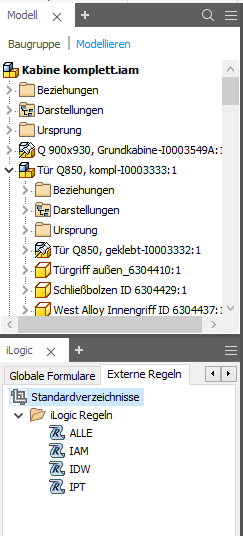

Um die Register wie früher untereinander (oder auch nebeneinander) anzuordnen, das Tab mit gedruckter Maustaste zum Browserrand ziehen, bis eine blaue, dicke Linie erscheint.
Ergebnis:
Im Inventor 2018 Browser gibt es oben die Lupe, hinter der sich eine neue Suchfunktion versteckt.
Wird auf die Lupe geklickt, öffnet sich ein Suchfeld, mit dem innerhalb folgender Elemente gesucht werden kann:
So lässt sich z.B. nach Browsernamen suchen…
…aber auch nach Abhängigkeitsnamen.
Und eben auch Werten in den iProperties und dort eben auch das Material:
Wurde der Begriff in einem iProperty gefunden, wird ein entsprechendes Symbol hinter der Komponenten angezeigt und wenn mit der Maus auf das Symbol gefahren wird, kommt eine Box, in welchen iPropertyfelder der Suchbegriff auftaucht.
Mit der Inventor Toolbox geht das übrigens auch. Dort sind einige Suchoptionen mehr verfügbar.
Mit Hilfe der Auswahlfunktion der Toolbox in der IPT alle Kreiskanten wählen um sie dann z.B. anzufasen.
Allgemeine Infos zur Inventor Toolbox gibt’s hier | Alle Beiträge zu den Toolbox-Funktionen
Während dieser Zeit werden wir die Herausforderung annehmen und in allen deutschsprachigen Foren, sprich AutoCAD-, EAGLE-, Inventor-, Fusion 360-, Revit und Media & Entertainment-Forum versuchen, all eure Fragen zu beantworten! Das besondere ist diesmal, dass der Answer Day für alle Produktforen in der deutschsprachigen Community stattfinden wird.
Weitere Infos hier | Termin in Outlook eintragen
Die Aktualisierung ist wie immer über die Desktop-App oder den Autodesk Account verfügbar. Allgemeine Infos zu Updates, Service Packs und Hotfixes, z.B. wie man rausfinden kann, welches Update aktuell installiert ist.
Auszug aus der Readme:
[Quelle]
Die Aktualisierung ist wie immer über die Desktop-App oder den Autodesk Account verfügbar. Allgemeine Infos zu Updates, Service Packs und Hotfixes, z.B. wie man rausfinden kann, welches Update aktuell installiert ist.
Auszug aus Readme:
Inventor 2018.1.2-Update:
INVGEN-6140, INVGEN-6723: Falscher Inhalt in den Formatspalten des Stücklistenexports
INVGEN-7540: Für Bauteile, die nur Skizziergeometrien enthalten, wird beim Platzieren einer Erstansicht keine Vorschau angezeigt.
178864, 173817: Darstellungen funktionieren nicht ordnungsgemäß
INVGEN-4757: Der Inhalt einer Bohrungstabelle führt zu inkorrekten Änderungen an der geteilten Tabelle.
INVGEN-6178: Nicht migrierte Inventor-Dateien stellen für den visuellen Stil Schattiert eine falsche Darstellung dar.
INVGEN-7515: Unerwartetes Beenden beim Erstellen eines neuen Ordners
Das Inventor 2017.4.2 Update ist verfügbar. Wie immer über die Desktop-App oder den Autodesk Account zum Herunterladen.
Auszug aus der Readme:
Inventor 2017.4.2 Update:
178864, 173817: Darstellungen funktionieren nicht ordnungsgemäß
INVGEN-4757: Der Inhalt einer Bohrungstabelle führt zu inkorrekten Änderungen an der geteilten Tabelle
153983: Unerwartetes Beenden beim Öffnen einiger Baugruppendateien im Express-Modus
INVGEN-6178: Nicht migrierte Inventor-Dateien stellen für den visuellen Stil Schattiert eine falsche Darstellung dar.
INVGEN-6140, INVGEN-6723: Falscher Inhalt in den Formatspalten des Stücklistenexports
INVGEN-6612: Verknüpfung mit dem referenzierten Bild kann nicht gelöst werden
INVGEN-2045: Unerwartetes Beenden beim Wechseln von Plänen in der Zeichnung
109515: Verdeckte Linien werden nach Ansicht Bruch wieder sichtbar
INVGEN-5012: Einige in Inventor erstellte PDF-Dateien können nicht gedruckt werden

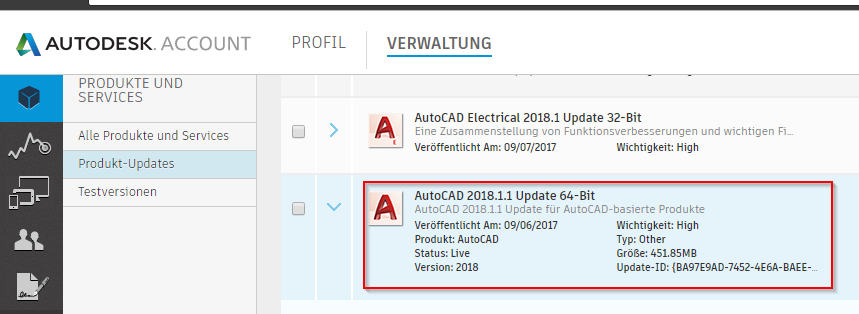

Das AutoCAD 2018.1.1 Update ist verfügbar. Wie immer über die Desktop-App oder den Autodesk Account zum Herunterladen.
Auszug aus der Readme:
General
- Occasional crashes when opening the block editor no longer occur.
- Occasional crashes when selecting or creating a non-associative hatch no longer occur.
- Occasional crashes when clicking the Insert View button on the ribbon in some drawings no longer occur.
- Occasional crashes when modifying certain dimension styles no longer occur.
- Occasional crashes when editing the grip of a spotlight in some drawings no longer occur.
- Occasional crashes when opening DXF files containing Xrefs no longer occur.
Blocks
- The attribute position of a block remains the same after editing the block.
PDF/Plot
- PDF files plotted from certain drawings now display correctly in Adobe Reader.
- Hatch patterns in PDF files are consistent with lineweight.
- Raster images are plotted correctly when Shadeplot is set to the Rendered option.
General
- The AEC property-set data in DWG files can be successfully exported to 3D DWF files.
- Certain Pro/E files can now be successfully imported into AutoCAD.
Der Inventor 2016.2.5 Hotfix ist verfügbar. Wie immer über die Desktop-App oder den Autodesk Account zum Herunterladen.
Auszug aus der Readme:
Inventor 2016.2.5 Hotfix:
178864, 173817: Darstellungen funktionieren nicht ordnungsgemäß
INVGEN-1464: Inventor Security Fix
INVGEN-4757: Der Inhalt einer Bohrungstabelle führt zu inkorrekten Änderungen an der geteilten Tabelle.
97389: Skizziergeometrie nicht wählbar für die Bemaßung, wenn die Skizze erstellt wurde, nachdem Ansicht Bruch auf die Ansicht angewendet wurde
184375: Einige in Inventor erstellte PDF-Dateien können nicht gedruckt werden.
Wo kann ich Service Packs/Updates/Hotfixes herunterladen?

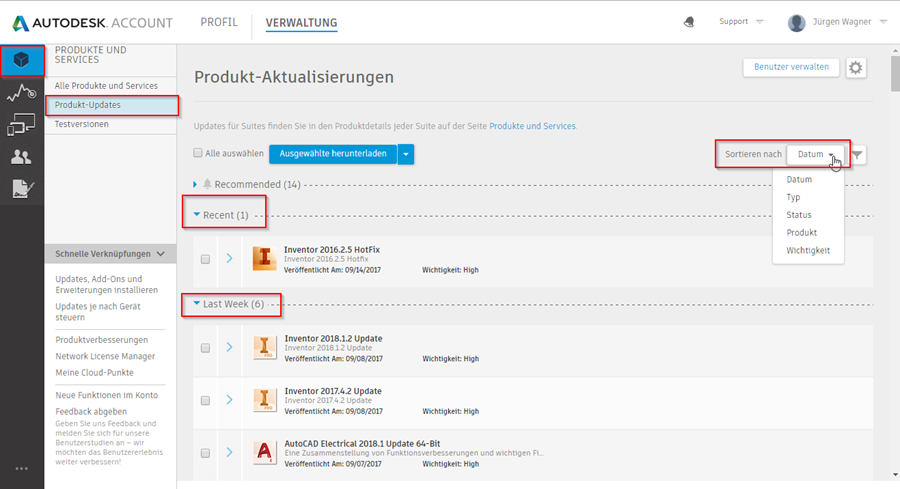

Über den Autodesk Account oder die Autodesk Desktop-App.
Wie kann ich nachprüfen, welches Update installiert ist?
Inventor: Hilfe > Info über…
AutoCAD Mechanical: In der Befehlszeile AMVER eingeben.
AutoCAD: Hilfe > Info über… Dort finden sich auch Infos zu vertikalen Produkten wie ACADM u.a.

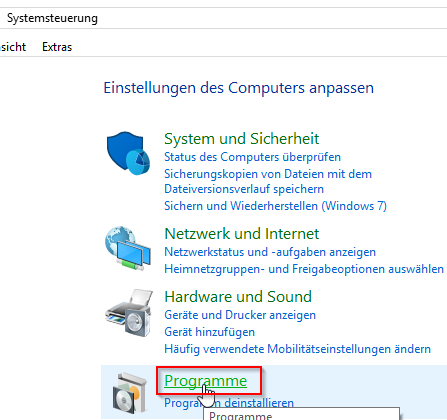

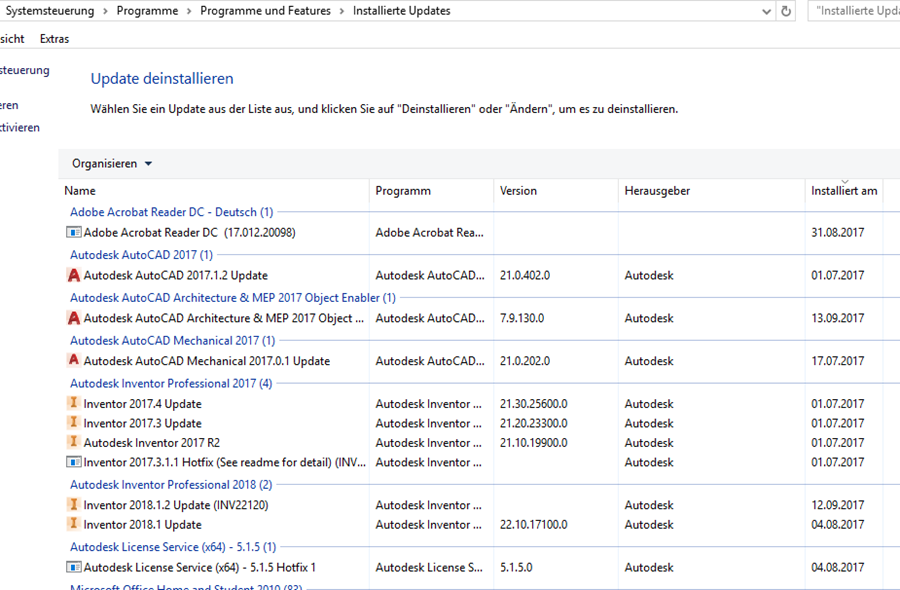

Über die Systemsteuerung:
Bei Vault auch über das Hilfemenü. Dort ist die Build-Nummer ausschlaggebend! Hier gibt es eine Liste mit der Gegenüberstellung Vault-Version (mit Patchstand) und Build-Nummer.
Updates (früher Service Packs genannt) sind umfangreiche Fehlerbehebungen und auch Aktualisierungen, die neue Funktionen mitbringen.
Hotfixes lösen meinst nur ein Problem oder zumindest sehr wenige.
Faustregel: Updates immer installieren, Hotfixes nur, wenn ihr ein Problem habt, das durch den Hotfix behoben wird.
Updates werden durch die erste Stelle nach der Versionsnummer dargestellt, also z.B. 2018.1 für das erste Update während Hotfixes in der Version an der dritten Stelle zählen, also z.B. 2018.0.1 für den aller ersten Hotfix für Inventor 2018. Infos zu den Hauptversionen des Inventors bei WIkipedia.
Wann soll ich das Update installieren?
Das es schon zu Problemen nach Updates kam, würde ich – falls es nicht einen zwingenden Grund gibt, sofort zu installieren, etwas weil ein großes Problem gelöst wird – immer etwas warten. Es würde schon Updates/Service Packs zurückgezogen, nachdem Problemen nach der Installation aufgetreten sind.
Updates ohne Usereingriff installieren
/passive an den Pfad zur MSP-Datei anhängen
Weitere Befehlszeilenparameter des Windows Installers.
Die Updates für AutoCAD und Inventor können i.a.R. auch von Laien installiert werden. Anders sieht es bei Vault Updates aus. Diese sind etwas komplexer und sollten nur von Fachpersonal und unter Berücksichtigung der zugehörigen Readme-Datei installiert werden! Ein vorheriges Backup über den Vault Console ist erste Bürgerpflicht!
Basierend auf einem Kommentar bei diesem verwandten Beitrag, hier ein weiteres kleines Codebeispiel. Beschreibung in den Kommentaren im Code. Die Änderung des Displaynames kann verfolgt werden, wenn man den Code in eine Regel einfügt, auf den Modellbrowser wechselt und dann mittels den iTriggerknopfes die Regel ausführt.
'Funktion des iTriggerknpfes aktivieren trigger = iTrigger0 'Displayname ändern strText = "Hallo!" ThisDoc.Document.Displayname = strText 'Mshbox, damit gewartet wird MsgBox ("Warte auf OK!") 'Prüfen, ob Displayname überschrieben würde If ThisDoc.Document.DisplayNameOverridden = True Then MsgBox ("Displayname überschrieben:" & ThisDoc.Document.Displayname) End If 'Überschreibung Displayname zurücksetzen ThisDoc.Document.DisplayNameOverridden = False 'Nochmals prüfen, ob der Displayname überschrieben wurde If ThisDoc.Document.DisplayNameOverridden = True Then MsgBox ("Displayname überschrieben") Else MsgBox ("Displayname NICHT überschrieben") End If
Hier ein Tipp aus dem aktuellen MUM Support Plus Newsletter, dieses mal von meinen Kollegen Josef Schmitt:
Sie stellen fest, dass die automatische Layerzuordnung bei Befehlen aus AutoCAD Mechanical nicht mehr funktioniert. Beim Aufruf des Mechanical-Layermanagers erscheint diese Fehlermeldung:
Ab und an bin ich auf der Suche nach einem Dateimanager für Windows. Der Explorer ist einfach ein bisschen schwach ausgerüstet. Also habe ich mal wieder eine paar Dateimanager ausprobiert und bin momentan beim XYplorer hängen geblieben und zwar bei der kostenlosen Version. Wenn ich in ein paar Wochen noch regelmäßig diese Version nutze, kaufe ich mir die Vollversion (um den Entwickler zu unterstützten).
Eine Übersicht der Funktionen findet ihr hier
Download der Freeware-Version hier
|
|
