26.08.2009

Adaptives Seil

Wie kann ich ein animiertes Seil erstellen?

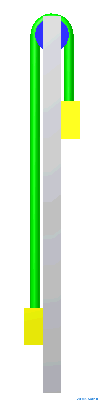

clip_image001

Das Seil ist nicht wirklich animiert, sondern es werden die geraden “Stücke” adaptiv zu den gelben Schlitten verlängert bzw. verkürzt. Und so geht’s:

1. Gebogenen Seilabschitt erstellen und auf die Enden jeweils eine Skizze legen

clip_image002

2. Auf die gelben Schlitten oben, wo das Seil “aufliegt” 2 adaptive Arbeitsebenen im Abstand “0″ erstellen.

clip_image003

3. Die in Schritt 1 erstellten Skizzen nacheinander mit der Option “Bis” jeweils bis zur entsprechenden Arbeitsebene extrudieren

clip_image004

4. Beim animieren eines Schlittens (der andere wird über den selben Parameter animiert ggf. mit anderem Vorzeichen) die Bewegungsadaptivität einschalten.

clip_image005
