07.11.2017

Bauteil-Analyser: Elementstruktur untersuchen und Sichtbarkeit div. Bauteilelemente steuern (Toolbox)

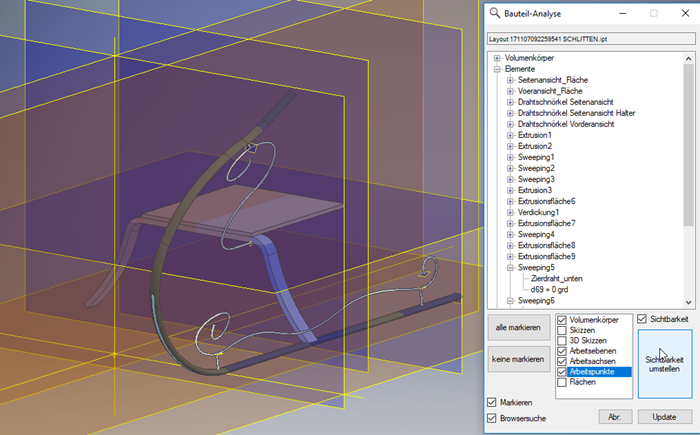

Heute habe ich am aktuellen Modellierkontext im Autodesk Inventor Forum teilgenommen, wo bei es darum ging, einen Schlitten zu modellieren. Mein Schlitten basiert auf einem Mehrkörperbauteil, das so aus sieht, wenn alles sichtbar ist:


Ich habe mal wieder gemerkt, das mir etwas fehlt, um Beziehungen zu untersuchen und nach Element zu suchen und die Sichtbarkeit zu steuern. Also habe ich heute Abend eine neue Funktion in die Toolbox programmiert, den Bauteil-Analyser.



Was macht das Programm?

Bauteilelementstrukturen anzeigen


Sind unten die Haken aktiv (markieren / Browsersuche) werden bei einem Doppelklick der markierte Listeneintrag im Browser gesucht (=Browsersuche) bzw. in der 3D Ansicht markiert.


Sichtbarkeit

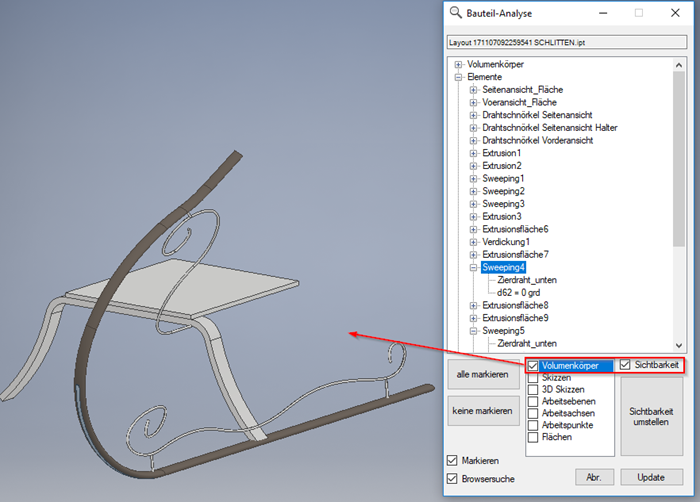

Über die Auswahlliste und die Checkbox "Sichtbarkeit" lässt sich steuern, was im Modell zu sehen ist.




Allgemeine Infos zur Inventor Toolbox gibt’s hier | Alle Beiträge zu den Toolbox-Funktionen
