27.09.2012

Die wichtigsten Tipps und Tricks für erfahrene Anwender

Update 12.10.2012

imageDu kennst dich schon im Inventor aus oder hast die Tipps und Links im Beitrag Die wichtigsten Tipps und Tricks für Einsteiger angeschaut und auch schon etwas trainiert. Jetzt wird es Zeit für die nächste Stufe auf der Inventor Karriereleiter. Hier findest du die wichtigsten Tipps und Tricks für erfahrene Anwender aus verschiedenen Themenbereichen.

Die Inventor Bedienung

Nutze Tastaturkürzel, das ist immer noch die schnellste Bedienmöglichkeit. Am schnellsten lernst du die Kürzel mit dieser Funktion: Während der Arbeit im Inventor alle verfügbaren Tastaturkürzel anzeigen lassen
Schalte dir in der Navigationsleiste die wichtigsten Icons dazu, zumindest die visuellen Stile: Die visuelle Darstellung (Schattiert, Schattiert mit Kanten usw.) über die Navigationsleiste schnell umschalten

Die Ribbons lassen sich auf um Gruppe erweitern: Inventors “neue” Oberfläche: Einrichten und loslegen

Neben diesen Beiträgen findest du unter dem Stichwort “Benutzeroberfläche” viele weitere Beiträge zum Thema.

Der Öffnendialog in Inventor: Die unentdeckten Geheimnisse des Öffnendialogs

Hier findest du alle Tipps die sich mit den Befehlen und Optionen befassen: Inventor Benutzeroberfläche: Funktionen, Optionen und Befehle: Die Basics

Skizze

Wer mit einem neuen Modell anfängt, beginnt fast immer mit einer Skizze. Hier die wichtigsten Tipps dazu:

Die goldene Regel er Skizzenerstellung: Skizzen voll bestimmen! Nochmals eine kleine Einführung ins Thema: Inventor Grundlagen: Skizzenerstellung und Modellierung [Videotutorial] Wie füge ich eine AutoCAD Datei in eine Skizze ein?

Du kannst – nicht nur bei Skizzenmaßen – mit Einheiten arbeiten: Skizzenbemaßung: Einheiten

Seit Inventor 2013 Standard, vorher muss man das manuell einstellen: Skizzenbemaßung: Bemaßung nach platzieren direkt bearbeiten

Wer ein Skizzenmaß auf ein Maß in einem anderen Element beziehen will, der kann sich mal diesen Beitrag anschauen: Auf ein Maß in einem anderen Element zugreifen und Inventor Grundlagen: Elemente editieren und Maße verknüpfen [Videotutorial] und auch Maß mit Parameter aus anderem Element verknüpfen

Sollten keine automatischen Abhängigkeiten mehr vergeben werden, hilft dir dieser Beitrag weiter: Es werden keine automatischen Abhängigkeiten vergeben

Text in einer Skizze drehen? Kein Problem: Text in Skizze drehen

Kleiner Tipp der sicherlich häufig Anwendung findet: Linie in Skizze tangential oder radial an einen Bogen/Kreis zeichnen

Die Skizzenabhängigkeiten sind wichtig, besonders koinzident. Was aber, wenn ich sie wieder loswerden will? Dann hilft Abhängigkeit Koinzident wieder loswerden

Auch so eine Thema: Wie erstelle ich eine Durchmesserbemaßung in der Skizze: Durchmesserbemaßung erstellen

Eine Skizze für mehrere Elemente verwenden: Alles in eine Skizze: Skizze wieder verwenden

Ganz wichtiges Thema: Adaptivität (nicht nur) in Skizze: Adaptiv projizieren oder “Warum sind plötzlich diese Pfeile da?”

clip_image001
Parameter sind in der parametrischen Konstruktion sehr wichtig deswegen gibt’s hier 3 Anleitungen dazu Arbeiten mit Parametern (1) , Arbeiten mit Parametern (2), Arbeiten mit Parametern (3)

Und zum Schluss: 3 kleine Bemaßungstricks

Neben diesen Beiträgen findest du unter dem Stichwort “Skizze” viele weitere Beiträge zum Thema

Bauteil

Nach der Skizze kommt die Erstellung eines Features – wir machen uns ans eigentlich Bauteil

Abmessungen eines Bauteils ermitteln mit iLogic und Bounding Box (RangeBox)

Wichtig: Definieren im 3D Modell die Vorderansicht dann kannst du in der Zeichnung direkt darauf zugreifen: Vorderansicht im 3D Modell definieren um sie in der Zeichnung zu verwenden

In Inventor 2013 Elementnamen im Baum automatisch um weitere Informationen ergänzen

Den Werkstoff bei mehreren Bauteile gleichzeitig ändern [Stückliste]

Inventor Grundlagen: Elemente editieren und Maße verknüpfen [Videotutorial]

Schneller konstruieren mit Mehrkörperbauteilen

Aus einem Flächenmodell ein Volumenmodell erstellen

Reihe entlang eines (3D)-Pfades: Komponente auf einer gekrümmten Fläche auf einem Pfad in Reihe anordnen und auch Element in Reihe anordnen und dabei um 90° drehen

clip_image001
komplettes Bauteil spiegeln und bestehende Feature dabei weiterverwend

Achse mittig in ein Langloch erstellen

Bohrbild über Skizzengeometrie: Bohrbild, aber ruckzuck!

Wichtig! Elementfilter: Elemente am 3D Modell zur Bearbeitung auswählen

Register “weitere Optionen” beim Extrudieren: Was ist den das für ein Register?

Du suchst in deinem Projekt nach einer Datei mit einem bestimmten Material? Im Öffnen-Dialog Datei mit bestimmtem Material suchen

Wie mache ich einen Schlauch, der sich an seine Umgebung anpasst Adaptiven Schlauch erstellen

clip_image001
Arbeitsachse durch gewölbten Durchbruch

Mal anders abrunden? Schneller abrunden mit der regelbasierten Abrundung

Bohrer modellieren in Inventor [Video]

Neben diesen Beiträgen findest du unter dem Stichwort “ Bauteil” viele weitere Beiträge zum Thema

Blech

Blech erstellen: Die Basics

Blech während des Modellierens abwickeln und wieder biegen

Rund auf Eckig oder andere Trichterform als Blech? Erhebung abwickelbar

Blechabwicklung: Länge, Breite und Abwicklungsfläche im Schriftkopf und in der Stückliste

Blech erstellen mittels “Mehrkörperbauteil”

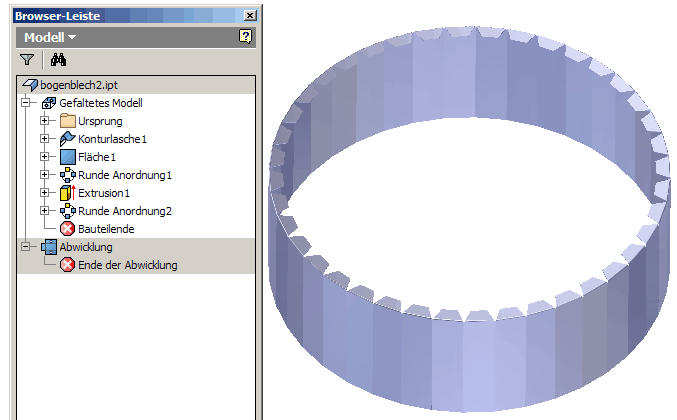

Ringblech mit Laschen in 5 einfachen Schritten

clip_image003

Neben diesen Beiträgen findest du unter dem Stichwort “ Blech” viele weitere Beiträge zum Thema

Baugruppe

Komponenten innerhalb eines Gehäuses bearbeiten ohne das Gehäuse ausblenden zu müssen

Mehr Übersicht in der Baugruppe? Freie Sicht in der Baugruppe und Transparenz der Baugruppenkomponenten umschalten: Umschaltbefehle leichter erreichbar machen

Baugruppe teilweise aufgeschnitten darstellen

iProperties mehrerer Komponenten einer Baugruppe gleichzeitig bearbeiten

Adaptiv projizierten Kanten neu definieren

Schnittflächen einer Baugruppenbearbeitung einfärben

Mit dem Navigationsrad durch das Modell fliegen

Design Assistent / Konstruktions-Assistent: Komponenten kopieren

Material von einem Bauteil auf andere Bauteile “übertragen” in der Stückliste und auch den Werkstoff bei mehreren Bauteile gleichzeitig ändern [Stückliste]

Komponente direkt beim Platzieren verbauen und ggf. mehrfach platzieren

Die Farbe von Komponenten in einer Komponentenanordnung ändern

Farbüberschreibungen von Komponenten in der Baugruppe entfernen

Alle Komponenten wählen, außer diesen…

Abhängigkeitsbegrenzung und die Option “Versatz als Ausgangswert verwenden”

Bauteile wendelförmig in einer Baugruppe anordnen


Summe der Einzelgewichte der Komponenten in der Stückliste anzeigen

Gewicht einer Baugruppe aktualisieren

Stückliste, sortiert nach Baugruppen, Bauteilen und Kaufteilen, neu nummerieren

Positionsdarstellung und Abhängigkeiten mit Grenzwert zusammen nutzen

Baugruppe kopieren in Inventor: Verschiedene Möglichkeiten erklärt

Explosionsdarstellung (Präsentation IPN) erstellen in Inventor [Video]

Meldung "assoziative Konstruktionsansichtsdarstellung" bei Änderung der Darstellung in einer Baugruppe

Performance in der Baugruppe

Leistungssteigerung bei großen Baugruppen

Ersatzdetailgenauigkeit: Einfach, aber nicht zu einfach

Inventor mehrmals starten

Alle gleichen Bauteile unterdrücken

Importteile vereinfachen

Baugruppen für Layoutzeichnungen und große Zusammenstellungen optimieren

Performance beim Laden verbessern (Virenscanner und Defragmentierung)

Alle Kleinteile auswählen und mittels LOD (Detailgenauigkeit) aus dem Speicher entfernen

Performance bei großen Baugruppen: Tipps aus dem Autodesk Wiki

Optimieren von Inventor (und Windows) für große Baugruppen

Alle Beträgen zum Thema “Performance”

Zeichnung

Nochmals die Grundlagen: Zeichnungserstellung eines Bauteils [Videotutorial]

Ansichten in der Zeichnung (nicht) assoziativ zu Ansichtsdarstellungen der Baugruppe

Stückliste: Baugruppenstruktur komplett ausklappen

Performancekiller in der Zeichnungsableitung: Federn

Normteil in der Zeichnung schneiden

Inventor Zeichungsansicht in AutoCAD Mechanical nutzen und aktualisieren

Schraffurwinkel in Zeichnung nur 45 und 135 Grad

Winkelbemaßung in der Zeichung: Maßzahl außerhalb der Maßhilfslinie verschieben

Durchmesser in Detailansicht vermaßen

Zeichnungsvorlage einrichten [PDF Tutorial]

Mehrsprachige Zeichnungen und Mehrsprachige Zeichnungen Teil 2

Inventor Zeichnungen Stapelplotten und dabei schachteln und Stapeldrucken von Inventorzeichnungen mit dem Aufgabeplaner

Tabellentextstil ändern

iLogic: Blattformat in der IDW ändern inkl. Rahmen und Faltmarken Inventor automatisieren mit iLogic - Teil 6 – Es geht um PDF Erstellung

Dicke der Bruchkanten einstellen

Schriftfeld bearbeiten: ein paar grundlegende Tipps

Exceltabelle in eine Zeichnung einfügen

Sichtbarkeit einzelner Komponenten in der IDW steuern geht nicht mehr

Maßtextposition nicht zentriert erstellen / Zentrierte Maßtextposition bei Geometrieänderungen beibehalten

Skizziertes Symbol erstellen und iProperty des Modells anzeigen

Material und Gewicht im Schriftfeld einfügen

“Verknüpfung” beim Einfügen von Bilder und warum man Sie vermeiden sollte

Ansicht / Schnittansicht auf ein anderes Blatt verschieben

Nicht die Baugruppe sondern deren Komponenten in der Stückliste anzeigen

Bei der Zeichnungsableitung eines Importmodells bleibt die Ansicht leer

Probleme mit Ansichten in Zeichnungen

Alle Beträge zum Thema “Zeichnung” gibt’s hier.

Datenaustausch

Inventor Dateien runter speichern – geht das?

DWF-Dateien als Dokumentation für den Kunden nutzen

Hohlräume entfernen

Baugruppe vereinfachen um sie einem Kunden zur Verfügung zu stellen

Mehrere Zeichnungen “automatisch” in PDF umwandeln

2D Daten als Konstruktionshilfe in Inventor verwenden

Inventormodell in 3D PDF umwandeln

3D Modelle anschauen, ohne etwas zu installieren

Öffnen von Austauschformaten (STP, IGES,…) über den Windows Explorer

Warum werden beim Stepexport nicht alle Bauteilfarben mitgenommen?

Mittels iLogic Zeichnung als PDF speichern (auch mehrere Blätter)

3D Volumenkörper aus AutoCAD in Inventor einlesen

Viewer für STEP, IGES, Catia, Pro/E uvm.

Baugruppe als Bauteil importieren

Inventor Datenpaket sammeln und verschicken (Pack&Go)

Datenimport: Generelles Vorgehen

Alle Beiträge zum Thema Datenaustausch gibt’s hier.

Übersicht über die Viewer von Autodesk für DWF, DWG, Inventor Dateien uvm.

Daten zwischen Inventor und Revit austauschen

Hardware

Welche Grafikkarte für den Inventor?

Programmierung und Automatisierung

Die wichtigsten Tipps und Anleitungen für iLogic hier und im Internet

Allgemein

Nervige Meldungen abschalten

Hier findest du alle wichtigen Tipps und Tricks zur FEM-Berechnung und dynamischen Simulation

Was bedeuten die Symbole im Inventor Browser?

Was bedeuten die Symbole im Vault Explorer

Inventor 2013: Neue Datei erstellen - kürzere Mauswege bei der Vorlagenwahl und ohne Maus die Vorlage wählen [Templates]

Autodesk Inventor 2013: 45 Tipps in 45 Minuten - Video von der MuM cadmesse 2012. Mein Mensch und Maschine cadmesse Vortrag "Autodesk Inventor 2013: 45 Tipps in 45 Minuten"

Benchmark Test für Inventor 2013

Regelmäßig das TEMP Verzeichnis löschen hilft nicht nur dem Vault

AutoCAD Mechanical

AutoCAD Mechanical: Eigene Norm erstellen und Layerfarben anpassen

Inventor und ACADM: FEM Berechnung eines Modells mit konstanter Dicke in AutoCAD Mechanical

Zoom-Geschwindigkeit und Richtung des Mausrades im Inventor einstellen

Abonniere den Inventor FAQ Newsletter oder Feed, damit du immer die neuesten Tipps, Tricks und Infos im Postfach oder dem Newsreader hast.

Viel Erfolg mit dem Inventor!
