Inventor selbst programmieren: Einführung in die Inventor API

Der Inventor lässt sich auf verschiedenen Arten um Funktionen ergänzen. Die "einfachsten" Programmierumgebungen sind iLogic und VBA. Komplexer aber auch Leistungsfähiger ist die Nutzung einer Hochsprache wie vb.net oder C#. Ich habe vor langem mal eine kleine Einführung in vb.net geschrieben, die hier zu finden ist.

Bei Blog "Mod the Machine" gibt es jetzt einen Programmierkurs der aus mehreren Teilen besteht. Bisher erschienen sind:

• Inventor API Training – Lesson 1
• Inventor API Training – Lesson 2
• Inventor API Training – Lesson 11

Zusätzlich sollten ihr euch, falls ihr das Programmieren anfangen wollt, mal diesen Artikel anschauen: Anleitung zur Inventor Add-In Erstellung (Programmieren in VB.NET).

Weitere Links und Beiträge zum Thema "Inventor programmieren".

Wenn ihr nicht wisst, wie ihr anfangen sollt, dann würde ich mir erstmal iLogic und VBA anschauen, weil die Programmierumgebungen dafür bereits im Inventor enthalten sind. Den Einstieg in iLogic könnt ihr euch über diesen Beitrag erleichtern, wo ihr u.a. meine Artikelserie "Inventor automatisieren mit iLogic..." findet. Für den VBA Einstieg hilfreich:

• http://www.autodesk.com/us/community/mfg/Part_1.pdf
• http://www.autodesk.com/us/community/mfg/Part_2.pdf
• http://www.autodesk.com/us/community/mfg/Part_3.pdf
• http://www.autodesk.com/us/community/mfg/Part_4.pdf

Sobald ihr dank VBA und iLogic das Grundprinzip verstanden habt, könnt ihr euch an einem Addin für den Inventor in vb.net oder C# probieren.

Viel Spaß beim Programmieren in Inventor!

Neues Autodesk Logo

Sieht ein bisschen aus wie das Google Drive Logo

oder auch so ein Stil wie das (alte) Visual Studio Logo.

http://designandmotion.net/autodesk/autodesk-origami-branding/

Inventor 2013: Das PSP Ribbon verschwindet, sobald eine Datei geöffnet wird

Sollte bei eurem Inventor 2013 das Productstream Professional 2013 Ribbon verschwinden, sobald ihr eine Datei aus PSP öffnet, das Addin aber korrekt geladen ist, was ihr z.B. daran erkennt, das ein PSP Fenster kommt, wenn ihr im Inventor auf Öffnen drückt, dann liegt es daran, das ihr .net 4.5 installiert habt aber nicht das Update 2 für Inventor 2013 SP 1.1.

Also einfach das Update 2 installieren und das Problem sollte gelöst sein.

Inventor Zeichnungsansicht als EPS (Encapsulated PostScript) in Word einfügen

Ich habe hier bereits eine paar Möglichkeiten gezeigt, Inventor Zeichnungsansichten in Word einzufügen. Eine weitere habe ich kennengelernt, als ich bei einem Kunden war. Der fragte mich, wie er aus Inventorzeichnung EPS-Dateien (Postscript) machen kann. EPS-Dateien lassen sich einfach mittels dem PDF-Druckertreiber PDF-Creator erstellen.

Optisch mal was anderes

Wer mal was anderes wie das typisch gerenderte Bild haben möchte, der kann mal folgenden Einstellung probieren:

Im Ribbon Ansicht den visuellen Stil "Drahtköper nur mit sichtbaren Kanten", die Reflexionen und die Schatten einschalten. Ergebnis:

AutoCAD: XREF Performance verbessern

Wer große XREFs in seinen Dateien nutzt und bei diesen dann Layer friert bzw. die XREF zuschneidet, der kann einiges an Performance rausholen, wenn er folgenden AutoCAD Schalter kennt:

1. Setze die AutoCAD Variable INDEXCTL=3 und zwar in alle Zeichnungen, damit werden sog. Raum- und Layer-Indixes gespeichert.
2. Setze die Variable XLOADCTL = 2.
3. Wenn du jetzt eine XREF zuordnest und zuschneidest wird in der Ursprungs-DWG ein sog. Raumindex erstellt und die XREF lädt nur noch den Raumindex und nicht mehr die ganze Zeichnung.

Erklärung zu den Funktionen:

• Laden nach Bedarf aktivieren: http://exchange.autodesk.com/autocadmechanical/deu/online-help/browse#WS1a9193826455f5ffa23ce210c4a30acaf-5ce7.htm
• INDEXCTL = 3; http://exchange.autodesk.com/autocadmechanical/deu/online-help/AMECH_PP/2012/deu/pages/WS1a9193826455f5ffa23ce210c4a30acaf-4f96.htm
• XLOADCTL = 2; http://exchange.autodesk.com/autocadmechanical/deu/online-help/browse#WS1a9193826455f5ffa23ce210c4a30acaf-4dbc.htm

iLogic: Blattformat in der IDW ändern inkl. Rahmen und Faltmarken

20.2.2013: Link korrigiert

Mein Kollege Stefan Verbeek von der Mensch und Maschine CAD-praxis hat mir folgenden Tipp zugeschickt:

Viele von unseren Kunden habe keinen Plotter mit Faltmaschine, aus diesem Grund benutzen die meisten Rahmen mit Faltmarken.

Es nervt aber dann, dass man jedes Mal das Blattformat ändern, dann den Rahme aus dem Blatt entfernen muss und zum Schluss noch den entsprechenden Rahmen aus den Zeichnungsressourcen neu einfügen muss.

Ich habe mir jetzt eine Regel erzeugt, die eine Auswahlmaske aufruft mit der ich das Blattformat inkl. Ausrichtung und den Rahmen durch Auswahl des gewünschten Formates ändert kann.

Aufgerufen wird diese Auswahl über den iTrigger. Den kann man sich, wenn man nicht immer in die Verwaltung gehen möchte, auch als Benutzerbefehle in die Registerkarte “Ansicht platzieren” setzen.

Danke Stefan für den Tipp!

Hier könnt ihr die IDW mit dem Programm herunterladen.

Inventor Tool: Modellpfad anzeigen und im Explorer öffnen

Für Inventor 2013 gibt es hier ein Tool, das über das Kontextmenü den Dateipfad anzeigt und diesen auch in die Zwischenablage kopieren kann. Zusätzlich lässt sich der Dateipfad im Windows Explorer öffnen.

Installation

1. Inventor 2013 schließen
2. Über diesen Link zum Programm auf der Autodesk Exchange App Seite gehen
3. Programm herunterladen (Autodesk Login notwendig)
4. Programm installieren

Anwendung

1. Inventor starten
2. Modell öffnen
3. RMT auf Modell im Browser (auch Komponente einer Baugruppe)

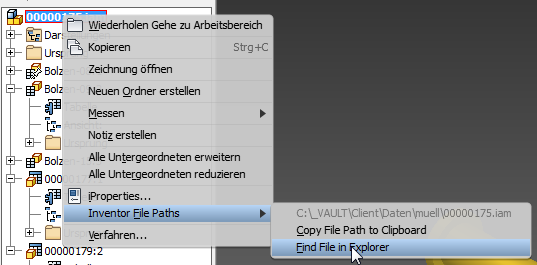

4. Im Kontextmenü zu "Inventor File Paths" gehen und aus dem Untermenü die gewünschte Option wählen.



Die Funktion lässt sich auch bei mehreren gleichzeitig markierten Dateien ausführen.

http://apps.exchange.autodesk.com/INVNTOR/Detail/Index?id=appstore.exchange.autodesk.com%3ainventorfilepaths%3aen

Schneller eine abgeleitete Komponente eines geöffneten Bauteils erstellen

Abgeleitete Komponenten nutzt man, um ein Bauteil bzw. Teile davon (Volumen, Parameter, Skizzen,...) in einem anderen Bauteil zu verwenden. Der Workflow ist eigentlich:

1. Neue Datei erstellen und speichern
2. Verwalten > Ableiten aufrufen
3. Das einzufügenden Bauteil wählen
4. Festlegen, was aus dem Bauteil eingefügt werden soll



Es geht aber auch einfacher, sollte das abzuleitende Bauteil bereits geöffnet sein...

Webinar zum Thema "Verbesserte Produktperformance durch Strömungs- und Wärmeanalysen"

Autodesk veranstaltet am 21.2.2013 von 10.00-10.30 Uhr ein Webinar zum Thema Strömungs- und Wärmeanalysen.

Anmeldung hier!

Maßstab im Schriftkopf mittels iLogic

Es gibt verschiedene Möglichkeiten, den Maßstab der Erstansicht in den Schriftkopf zu bekommen. Einige davon findest du hier:

• Tool: Maßstab im Schriftkopf, QR Code auf Zeichnung und weitere iProperties automatisch ausfüllen
• Tool: Maßstab im Schriftkopf für Inventor 2010/2011/2012 mit 64-Bit
• Maßstab auch bei Inventor 2009 64-Bit automatisch im Schriftkopf einfügen

Hier eine weitere Möglichkeit mittels iLogic.

Update 2 für Inventor 2013 mit Service Pack 1.1 verfügbar

Autodesk hat das Update 2 für Inventor 2013 veröffentlicht. Das Update 2 enthält alle Änderungen des Update 1 und setzt den Service Pack 1.1 voraus.

• DL21028655.zip (zip - 26389Kb)
• Update 2 readme (htm - 22Kb)
• Update 1 readme (htm - 23Kb)

Auszug aus der Readme-Datei:

iLogic Design Copy not working after installing .NET Framework 4.5

API queries not working for some surface types

Error message when saving result in Extract iFeature dialog

Reduced performance when working in presentation with duplicate browser entries

Unsupported options listed in Make component dialog

CER: Unexpected exit when editing a material library

CER: Unexpected exit when editing pipe components

CER: Stability enhancements

Auszug aus der Readme-Datei zum Update 1:

PSP: bei Zahlenwerte im PSP Report die Nachkommastelle einstellen

In PSP gibt es Reports, mit denen z.B. Listendarstellung ausgedruckt werden können. Die Reports selbst sind RDLC-Datei, die mit Microsoft Web Developer Express bearbeitet werden können. Ich habe noch die Version 2008 des Visual Web Developer Express Tools aber es sollte auch die Version 2010 gehen. Ggf. diesen PSP Patch installieren. Zudem wird das Report Viewer Addin benötigt. Siehe dazu auch die Readme-Datei von PSP 2011 (Abschnitt "bekannte Probleme").

Programm lässt sich nicht deinstallieren - Hier zwei Tools die helfen könnten

Ich hatte mal das Problem, das sich eine ältere Design Review Version nicht deinstallieren lies. Die Deinstallationsroutine aus der Windows Systemsteuerung funktionierte einfach nicht und produzierte nur eine Fehlermeldung.

Hier zwei Tools, die in solchen Situationen helfen können:

Suche neuen Kollegen ;)

Wir hier in Friedrichshafen suchen einen neuen CAD-Techniker oder "neudeutsch" Application Engineer. Hier die ganze Stellenbeschreibung. Bei Interesse den unten angegeben Ansprechpartner - am besten per Email - kontaktieren.

Application Engineer (m/w) für den Bereich CAD & Datenmanagement ab sofort

Wir bieten Ihnen interessante und anspruchsvolle Aufgaben.

Als Application Engineer sind Sie der kompetente Ansprechpartner in allen technischen Fragen rund um unsere Softwareprodukte für den Bereich Maschinenbau und Datenmanagement. Sie sind in Projekten direkt vor Ort beim Kunden dafür zuständig und haben Spaß daran, die Software exzellent zu präsentieren und zu implementieren. Sie arbeiten mit den CAD-Systemen AutoCAD, AutoCAD Mechanical, Autodesk Inventor und können diese Fähigkeiten auch vermitteln. Sie sorgen dafür, dass aufkommende Software- oder Systemprobleme schnell und einwandfrei gelöst werden. Sie erhalten kreativen Freiraum und haben auch die Möglichkeit, dass Tätigkeitsfeld auszubauen.

Ihr Profil

Sie glauben, Sie können unsere Anforderungen an die Aufgabe als Application Engineer erfüllen? Sie sind geradlinig, zuverlässig und leistungsorientiert? Überzeugen Sie uns. Wir geben jungen, wie auch erfahrenen Menschen eine Chance.
Von Vorteil sind freundliches und sicheres Auftreten, Verbindlichkeit, CAD Kenntnisse (z.B. AutoCAD, AutoCAD Mechanical, Autodesk Inventor oder vergleichbar) und Sie verfügen über eine abgeschlossene Lehre als Technischer Zeichner im Maschinenbau oder Maschinenbautechniker im Bereich Maschinenbau?

Mensch und Maschine Dressler GmbH

Als Mitarbeiter eines der führenden Unternehmen im Wachstumsmarkt CAD, der Mensch und Maschine Gruppe, sind Sie am Standort Mensch und Maschine Dressler GmbH in Friedrichshafen am Bodensee tätig. Sie gehören zum Autodesk-Netzwerk und sind technologisch immer am Puls der Zeit. Kollegialität, Innovation und Vertrauen werden bei uns groß geschrieben.

Interessiert? Senden Sie noch heute Ihre vollständigen Bewerbungsunterlagen mit Foto unter Angabe des frühestmöglichen Eintrittstermins sowie Ihrer Gehaltsvorstellung an (Email bevorzugt):

Mensch und Maschine Dressler GmbH
Artur Kaiser
artur.kaiser@mum.de
Dietostraße 11
D-88046 Friedrichshafen

PSP: Beim Einspielen eines Hotfixes wird ein alter, nicht mehr vorhandener PSP Serverpfad moniert

Als ich das letzte mal einen PSP Hotfix (den Forwardpatch 2013) installieren wollte, sagte das Patch-Setup, das es den PSP Serverpfad nicht finden konnte, was stimmte, weil ich diesen mal geändert und auch in der Registry aktualisiert hatte. Der Patch versuchte aber trotzdem, auf den alten Serverpfad zuzugreifen.

Die erste Frage, die sich mir stellte war: Woher weißt der Patch von dem alten Serververzeichnis? Aus der Registry kann er nicht kommen, den der stimmte.

Der Pfad kommt aus einer MST-Datei die von PSP-Clientsetup angelegt wurde und zwar aus dieser Datei: PSProClient10-standalone.mst die sich im Verzeichnis C:\Windows\Installer\{509EEDDE-ED96-4D79-BCAE-AEB89E6C2E92} befindet.

Was ist nun zu tun?

Alles in eine Skizze: Skizze wieder verwenden

Update 12.2.2013: Videolink aktualisiert

Inventor bietet eine nützliche Funktion im Bereich Skizzen die dem einen oder anderen von euch vielleicht noch nicht geläufig ist: Skizze wieder verwenden.

Die Funktion macht eine bereits verwendete Skizze nochmals verwendbar, d.h. ein Profil aus der Skizze kann z.B. nochmals extrudiert werden. Hier ein praktisches Beispiel zur Verdeutlichung. Wir wollen diesen Lagerbock erstellen.

Windows Dienst löschen (z.B. alte FlexLM Dienste)

Um einen Dienst zu löschen, kann das Befehlszeilentool sc genutzt werden. Ich wollte einen alten FlexLM Lizenzserverdienst löschen. Geht einfach, indem man eine DOS-Box aufmacht und dort eingibt:

sc delete <Dienstname> also in meinem Fall sc delete ADSK_FLEXNET.

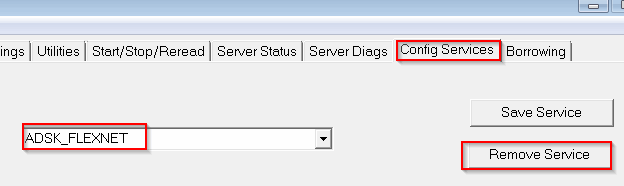

Im speziellen Fall des Lizenzservers kann der alte Dienst natürlich auch über das FlexLM Tool "LMTOOLS" gelöscht werden, falls er dort noch angezeigt wird.

Vault Server: IIS-Verwaltungsdienst startet nicht mehr

Bei mir trat gerade folgendes Problem auf: Der IIS-Verwaltungsdienst (IISADMIN) lies sich nicht mehr starten. Ein Blick in das Windows-Ereignisprotokoll zeigt, das es wohl ein Problem mit der Datei MetaBase.xml gegeben hat.

Ich habe die bestehende Datei C:\Windows\System32\inetsrv\MetaBase.xml umbenannt in MetaBase_OLD.xml und dann das letzte Backup der Datei aus dem Verzeichnis C:\Windows\System32\inetsrv\History kopiert und umbenannt. Jetzt startet der IIS wieder.

Für alle Festzelthupen...

...die heute trotzdem arbeiten, so wie ich ;)

PSP 2011: Zwei neue Hotfixe

Für PSP 2011 stehen 2 neue Hotfixe zur Verfügung.

• Double Quote character (") in the SHORT_DESC will be mutated to Single Quote (') during Copy Design
  This hotfix resolves an issue where a double quote character (") is mutated to a single quote (') in the Title field (SHORT_DESC) of the new created document after Copy Design, if the Title of the original document contains a double quote character.

With this hotfix patched on the server, you also need to configure the server file compass.ini to enable the Productstream Clipboard window to show once Copy Design finished. You can find those new created documents with the mutated characters in the open Productstream Clipboard window and do correction manually.

[CopyDesign]
; This section controls the CopyDesign change dialog, setting True or False to display or not
; Default: False
ShowDialog_CopyDesign=True

• Inventor Integration multiple Issues
  This hotfix resolves the following issues:

1. While opening an assembly within Autodesk Inventor 2012, connection lost between Productstream Professional and Inventor after some time of inactivity with the open reservation dialog.

2. When working with Inventor 2012 or 2013 Tube and Pipe, some files might be managed under the Functional Design folder instead of the Piping folder in Productstream Professional; Creating a new pipe between two parts in Inventor might result in deleted reference of the first pipe managed in Productstream Professional.

3. When working with Inventor 2012 or 2013, Productstream Professional new entry dialog is missing when changing a custom iPart member in an assembly, via Browser -> menu under the Table icon -> Change Component.

AutoCAD (Mechanical) Tools: Zeichnungen vergleichen, Zeichnungstexte übersetzen,...

Ein paar nützliche AutoCAD Tools bei Autodesk App Exchange:

DWG Compare

Zum Vergleich von Zeichnungen.

COINS Translate

Übersetzungstool für Texte in AutoCAD.

Weitere Tools für AutoCAD und Inventor hier: http://apps.exchange.autodesk.com

Seminarkalender MuM Dressler für 2013

Wie ihr vielleicht wisst, arbeite ich beim MuM Dressler in Friedrichshafen. Eben hat mir mein Kollege Frank den Schulungskalender für 2013 geschickt, den ich hier auch veröffentlichen möchte. Vielleicht sehen wir uns ja diesen Jahr bei einer Schulung ;).

Wer mehr Infos braucht, kann sich direkt an meinen Kollegen Frank wenden. Nummer und Email siehe PDF.

Den gesamten MuM Seminarkatalog mit einer Beschreibung der Schulungsinhalte findet ihr hier. Die gedruckte Ausgabe des MuM Seminarkatalogs könnt, ihr falls benötigt, hier bestellen.
