Gilt für Inventor 2018 mit Update 2. Bisher könnte man einfach einem Blechelement eine andere Abwicklungsregel zuordnen…
…aber man konnte nicht "mal schnell" (ohne Programmierung) allen Blechelemente die gleiche Abwicklungsregel zuordnen. Das geht nun: RMT auf den Volumenkörper des betreffenden Bleches > Abwicklungsregel synchronisieren
und Regel wählen.
Das Webinar richtet sich an Administratoren oder zukünftige Administratoren von Autodesk Inventor.
In dem ca. 30-minütigen Webinar zeigen wir Ihnen die wichtigsten Zusammenhänge der Stile und der Stilverwaltung, sowie das Zusammenspiel der Farb- und Materialbibliotheken. Des Weiteren werfen wir einen Blick auf die Gewindetabelle.
Datum
Do., 30.11.2017, 10:00-10:30 Uhr
Das Update 2 für Inventor 2018 gibt einige gute Neuerungen mit, z.B. die Automatische Vervollständigung im Regel-Editor. Dabei werden beim Tippen Vorschläge angezeigt wenn:
Man kann durch tippen die Liste einschränken, mit der Pfeiltaste durch die Liste scrollen und den Wert mittels Leertaste oder Enter auswählen.
Wie kann ich eine Fliehkraft auf ein Bauteil wirken lassen in der FEM-Berechnung?
Die Gruppe "Lasten" aufklappen und den Befehl "Körper" wählen. Als Drehgeschwindigkeit kann entweder grd/s aber auch rpm (Umdrehung/Min) genutzt werden.
Auf deinem System fehlen wahrscheinlich die notwendigen Schriftarten.
[Quelle]
Ich habe mir heute mal die Seitenaufrufe im Oktober 2017 angeschaut, bin etwas erschrocken, und habe dann mal die Aufrufe mit denen im Oktober 2015 verglichen. Seht selbst:
34000 sind ok, aber es waren vor 2 Jahren über 80000 Seitenaufrufe/Monat. Liegt es an der Qualität oder der Anzahl der Posts. Vielleicht.
Was aber auffällig ist, sind die Besucher, die über eine Googlesuche kommen. Waren es mal über 60000 sind es jetzt gerade mal 22000.
An was liegt es?
Wer heute nach Inventorthemen sucht, der bekommt ganz oft zuerst Autodeskseiten angezeigt, die es vor einiger Zeit gar nicht gab. Da diese oft verlinkt werden, landen sie im Googleindex ganz oben. So zieht sich Autodesk Pageviews auf seine Seite (was aus deren Sicht ok ist) aber gräbt natürlich anderen Seiten das Wasser ab, was mittelfristig dazu führen wird, das sich keiner mehr die Arbeit macht, etwas zu posten, wenn der Inhalt sowieso nicht sehr oft angeschaut wird.
Es macht eben einen riesen Unterschied, ob du erster oder zweiter in der Liste bist, oder fünfter.
Das Update 2 für Vault 2018 steht zur Verfügung. Download über den Autodesk Account. Allgemeine Infos zu Updates, Service Packs und Hotfixes, z.B. wie man rausfinden kann, welches Update aktuell installiert ist.
Eine der Neuerungen: Sortieren jetzt nach allen Stellen einer Zahl. Es kommt also erst die 657 und dann die 4019 obwohl die 6 nach der 4 kommt.
Weitere Infos hier.
Fast alles lässt sich in AutoCAD über Systemvariablen einstellen. Das sieht man sehr gut, wenn man in den Optionen mit dem Mauszeiger auf eine Option fährt: Es erscheint ein Hilfefenster mit einer Erklärung und der Systemvariable, in der die Einstellung gespeichert wird.
Ich könnte also, anstatt die Fadenkreuzgröße in den Optionen zu ändern auch die Systemvariable direkt ändern. Einfach den Variablennamen in der Befehlszeile eingeben und ggf. den richtigen Vorschlag aus der Liste wählen.
Ich war lange Jahre ein sehr zufriedener Benutzer von Dropbox, wo ich für ca. 100€/Jahre (bei jahrlicher Zahlung im voraus) 1TB Speicherplatz bekommen haben. Nebenbei habe ich noch 120GB bei Google Drive, die mich 20€/Jahr kosten. Da ich auf Grund meiner gesundheitlichen Situation (im Moment) nur zuhause vor mich hin "dödle" brauche ich die 1TB bei Dropbox eigentlich nicht mehr, weil mir die 120GB für meine aktuellen Sachen privat gut reichen, z.B. für die ganzen Quellcodes für die Toolbox usw.
Also habe ich viele meine Daten aus der Dropbox in das Google Drive Verzeichnis kopiert und von dort aus gearbeitet. Und da ging das Elend los! Dateien ließen sich nicht speichern weil sie gerade noch gesynct wurden oder waren plötzlich für den Schreibzugriff gesperrt usw. usf. Zudem kann Google Drive keinen Blocksync, d.h. wenn sich nur ein 1Bit in einer 100MB Datei ändert, wird bei Google Drive 100MB erneut synchronisiert. (Dropbox kann das viel besser). Es war kein Zustand!!
Gleichzeitig hatte ich noch ein anders Problem: Selbst wenn die Daten korrekt mit dem Cloudspeicher synchronisiert werden (egal ob Dropbox oder Google Drive) habe ich nur diesen einen Stand (OK, es gibt bei Dropbox eine Versionierung, aber keine Snapshots, wo man zu einem Tag X zurück kehren kann) und kann nicht "mal schnell" auf die Sicherung von vor 3 2 Tage zugreifen.
Wir hatten also folgende Situation:
Als Freund spontaner Änderungen habe ich mich an eine Cloud-Backup-Lösung erinnert und ein bisschen im Internet gesucht, was es da heute so gibt. Gelandet bin ich dabei bei iDrive, einem Cloud-Tools das beides kann, richtiges Online Backup und Dateisync zwischen PCs (2 getrennte Dienste in einem Account).
Backup
Nach der Anmeldung gibt es 5GB Speicher kostenlos. Nach dem alles mal getestet habe bin, ich auf bei der kleinste 2TB-Lösung eingestiegen für ca. 50€/Jahr. Über die Software wird eingerichtet, also z.B. welche Verzeichnis gesichert werden sollen (lokale und Netzlaufwerke werden unterstützt) und dann wird eingerichtet, wann der Backup erfolgen soll. Ich habe eingestellt, das stündliche gesichert werden soll.

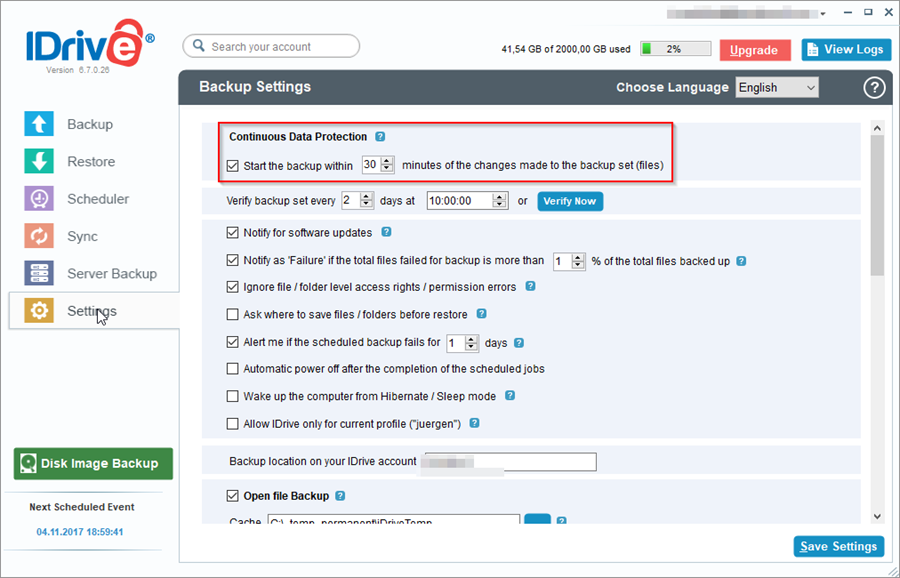

Zusätzlich habe ich noch eingestellt, das bei einer Änderung im Dateisystem das Backup nach 30 Minuten starten soll.
Dateisync
Neben den 2TB Online Backupspeichern gibt es noch die kostenlose Option, den Dateisync zu aktivieren. Dabei gibt es wie beim Dropbox und Google Drive ein Verzeichnis, dessen Inhalt zwischen allen PCs, wo die Software installiert ist, kopiert wird.
Sowohl Sync als auch Backup unterstützen das "inkrementelle" Backup auf Dateiebene. Es werden also (logischerweise) nur geänderte Dateien gesichert und von den geänderten Dateien nur der Dateianteil, der sich geändert hat. Bei meiner 5GB großen Evernote-Datenbank wird also nur der Anteil an der DB-Datei "ausgetauscht", der zwischen dem Stand in der Cloud und auf dem PC unterschiedlich ist. Das bedeutet, daß, nach dem ersten Vollbackup , das je nach Datenmenge und Uploadgeschwindigkeit, stunden- oder auch tagelange (Allernative Austausch per Festplatte) dauern kann, nur noch wenige Daten ausgetauscht werden. Das funktioniert so auch bei Sync und bisher sehr zuverlässig.
Ich habe meine Dropbox Pro gekündigt und bin bisher mit iDrive sehr zufrieden, weil ich sowohl Dateisync wie bei Dropbox bekomme wie auch eine Online Datensicherung und da jeweils 2TB je Dienst.

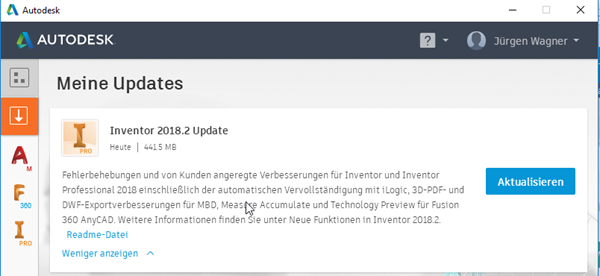

Die Aktualisierung ist wie immer über die Desktop-App oder den Autodesk Account verfügbar. Allgemeine Infos zu Updates, Service Packs und Hotfixes, z.B. wie man rausfinden kann, welches Update aktuell installiert ist.
Hier eine kleiner Ausschnitt der Neuerungen:
Verschieben von Daten zwischen dem Desktop und der Cloud: AnyCAD für Fusion 360
Anmerkung: AnyCAD für Fusion 360 ist als Vorschau in Inventor 2018.2 verfügbar. In dieser Vorschau können Sie neue Funktionen in Inventor testen, bevor diese vollständig freigegeben sind.
Dieser neue AnyCAD-Arbeitsablauf ermöglicht es Ihnen, die Vorteile sowohl von Inventor als auch von Fusion 360 zu nutzen.
Automatische Vervollständigung im Regel-Editor aktiviert
Die automatische Vervollständigung wurde für Folgendes aktiviert:
Geben Sie z. B. "." nach einer Variable ein, und beginnen Sie mit der Eingabe, oder drücken Sie zu einem beliebigen Zeitpunkt STRG + LEERTASTE oder ALT + PFEIL NACH RECHTS. Während der Eingabe wird eine Liste der verfügbaren Auswahlmöglichkeiten in alphabetischer Reihenfolge angezeigt. Eine vollständige Beschreibung der Variablen wird in einer QuickInfo angezeigt.
Eine Dropdown-Liste der Eigenschaften und Methoden wird angezeigt, wenn Sie "." eingeben.
Beginnen Sie, nachdem Sie "." eingegeben haben, mit der Eingabe. Die automatische Vervollständigung zeigt die verfügbaren Auswahlmöglichkeiten an.
Verbesserungen beim Exportieren von PNG-, TIFF- und BMP-Bildern
Sie können jetzt eine Inventor-Datei als PNG-, TIFF- oder GIF-Bild mit einem transparenten Hintergrund exportieren. Wählen Sie im Dialogfeld Bild-Speicheroptionen die Option Transparenter Hintergrund aus.
Im Autodesk Inventor Forum gibt es gerade den Community Konstruktion Contest. Das Motto: Winterschlitten!
Was ist zu tun?
Was gibt es zu gewinnen?
Der Preis für den ersten Platz:
Der Preis für Platz 2 und 3:
Alle genauen Teilnahmebedingungen, Infos und eine FAQ hier.
PS: Mein Schlitten. Sowas bekommt jeder von euch auch hin!

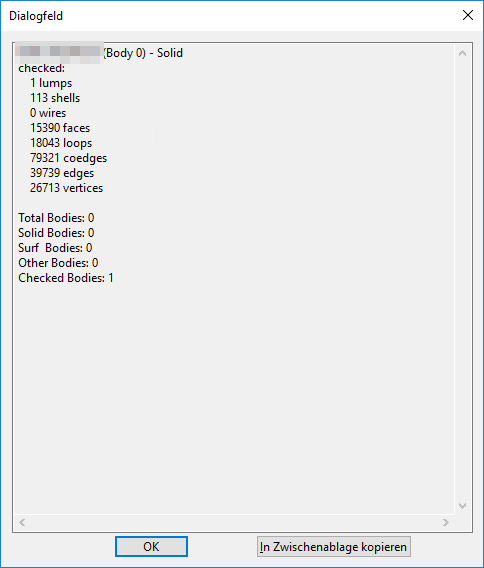

Im Inventor gibt es mehrere "geheime" Tastaturkürzel. STRG+D und STRG+L (während der Info über Autodesk Inventor Dialog angezeigt wird) habe ich schon mal angesprochen. Es gibt aber noch eine weiteres Kürzel, STRG+F7 während eine IPT oder IAM geöffnet ist. Wird also STRG+F7 gedrückt, für der Inventor einen "Gesundheitscheck" für die Modell aus. So sieht der Dialog bei einer "gesunden" IPT aus (immerhin eine 32 MB große IPT):

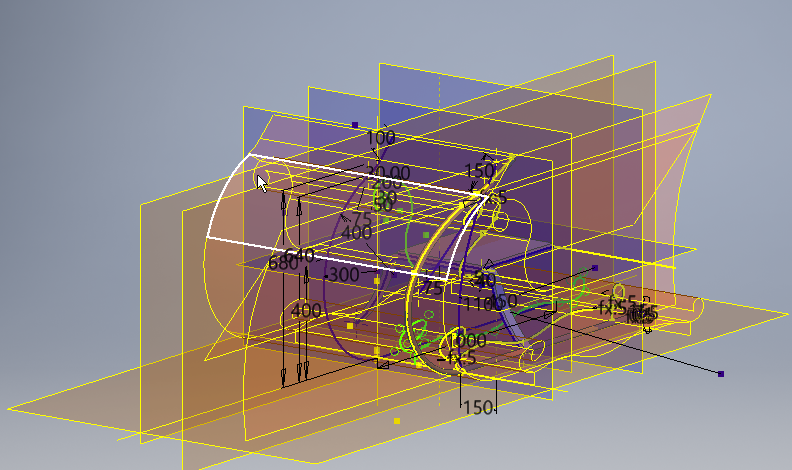

Heute habe ich am aktuellen Modellierkontext im Autodesk Inventor Forum teilgenommen, wo bei es darum ging, einen Schlitten zu modellieren. Mein Schlitten basiert auf einem Mehrkörperbauteil, das so aus sieht, wenn alles sichtbar ist:
Ich habe mal wieder gemerkt, das mir etwas fehlt, um Beziehungen zu untersuchen und nach Element zu suchen und die Sichtbarkeit zu steuern. Also habe ich heute Abend eine neue Funktion in die Toolbox programmiert, den Bauteil-Analyser.
Was macht das Programm?
Bauteilelementstrukturen anzeigen
Früher gab es mal eine Funktion die aktuell verfügbaren Tasturkürzel anzuzeigen. Leider scheint es die Funktion nicht mehr zu geben. Sehr wohl aber die Möglichkeit, die Tastaturkürzel in einem Dialog anzuzeigen. Dazu ggf. erst mal die Mehrzeichenkürzel aktivieren.
Jetzt in den Anwendungsoptionen den Dialog für die Befehlsalias-Eingabe aktivieren.
Wird nun ein Buchstabe eingegeben, öffnet sich die Dialogbox für die Tastaturkürzel.
Wird der eingegeben Buchstabe gelöscht, sind alle Kürzel sichtbar die aktuell verfügbar sind und können in der Liste zum Befehlsaufruf angeklickt werden. Den Dialog einfach größer ziehen um mehr zu sehen.
In dem Parametern lässt sich eine VBA-Function nutzen. Das ist in Zeiten von iLogic nicht mehr so wichtig (weil es über iLogic einfacher geht) aber wer weiß, für was man es doch mal brauchen kann ;)
So funktioniert's:

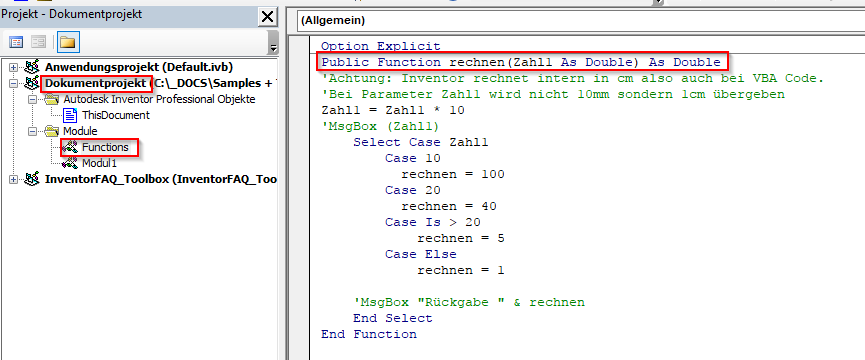

In der Inventordatei (Dokumentprojekt) im VBA-Editor unter Functions die gewünschte Funktion anlegen
Achtung: Inventor rechnet intern in cm also auch bei VBA Code, d.h. bei meiner Funktion wird der Wert Zahl1, obwohl er in den Parametern in mm ist, in cm übergeben, also z.B. nicht 10mm sondern 1cm!
Auf die Funktion in den Parameter zugreifen
Syntax: Schlüsselwort VBA: <Functionname>(<Übergabewert>) [* 1mm da die Funktion einen Wert ohne Einheit zurück gibt]. In diesem Beispiel:
VBA:rechnen(Zahl1) * 1 mm
Hier der Funktionscode:
Public Function rechnen(Zahl1 As Double) As Double 'Achtung: Inventor rechnet intern in cm also auch bei VBA Code. 'Bei Parameter Zahl1 wird nicht 10mm sondern 1cm übergeben Zahl1 = Zahl1 * 10 'MsgBox (Zahl1) Select Case Zahl1 Case 10 rechnen = 100 Case 20 rechnen = 40 Case Is > 20 rechnen = 5 Case Else rechnen = 1 'MsgBox "Rückgabe " & rechnen End Select End Function
Beispieldatei im Inventor 2018 Format herunterladen
