Bisher war MUM Autodesk Gold Partner, jetzt sind wir Platinum Partner ;)
Stolz sind wir auch auf einen eigenen Erfolg. Autodesk hat uns als Platinum Partner ausgezeichnet. Damit dokumentiert Autodesk die höchste Stufe von Kundenzufriedenheit, Branchenexpertise und Servicequalität bei nur einer Handvoll Vertriebspartnern weltweit.
Und das neue MUM Magazin ist heute auch raus gekommen. Die guten Neuigkeiten reißen nicht ab :)
Autodesk hat das Zusatztool LaunchPad für die Product Design Suite zur Verfügung gestellt, das den Start der der PDS Programme aufgabenbezogen ermöglicht.
The LaunchPad Technology Preview accelerates design efforts by providing a single portal into Product Design Suite applications, project data, and workflows. The LaunchPad’s one-click workflows prepare your design data in the Suite environment that is most appropriate to your task so you can quickly start designing, engineering, simulating, and visualizing your design. The LaunchPad is intended for users who already have Product Design Suite installed.
Ich habe eben das Tool (ca. 230 MB!) runtergeladen und installiert. Wenn ich z.B. auf “3D Paramtric Design” klicke, dann kommt die Frage, ob ich was öffnen will oder ein neues Teil oder eine neue Baugruppe machen will. Wähle ich “New Part” öffnet sich der Inventor und macht ein neues Bauteil. Vorlage darf ich keine wählen ;). Bei “Technical Drawing” wird nach einem Inventormodell gefragt, dann eine IDW angelegt und dort die Erstansicht des Modells platziert.
Sieht schickt aus, aber wirklich nützlich finde ich das Tool momentan nicht. Alles weitere unten im Video!
Mathias hat 2 Beiträge erstellt, wie ein Vaulttresor manuell und automatisch gesichert werden kann.
Nochmal eine alte Anleitung, die ich gefunden habe. Vielleicht kann einer sie ja noch brauchen.
Hier noch ein kleines Video:
Hier ein Anleitung, wie man mit dem Design Assistent / Konstruktions-Assistent Komponenten kopiert. Ist schon etwas älter, aber dürfte noch passen.
Komponenten in Baugruppen und Zeichnungen ErsetzenAutodesk hat Autodesk Cloud vorgestellt, das sind Dienste, die “in der Cloud” (also im Internet) laufen. Dazu gehören Autodesk Cloud Rendering und Autodesk Cloud documents.

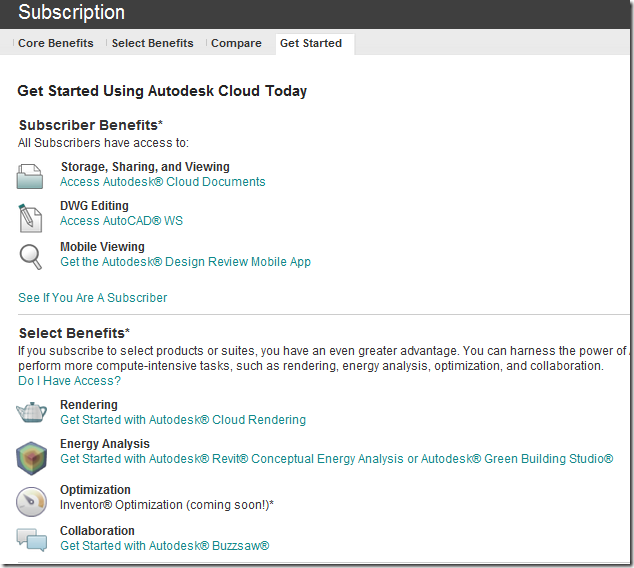

Eine Übersicht über die Dienste gibt es hier.
Für Maschinenbauer interessant könnten “Optimization” werden. Die Design Review Mobile App gibt es leider nur fürs iPhone nicht für Android.
Unter https://accounts.autodesk.com gibt es benutzerbezogene Infos zur Nutzung der Cloud-Dienste
Links
Kommt beim Start von AutoCAD die Meldung “Profildatei kann nicht geladen werden. Einige in der letzten Sitzung gespeicherten Profilinformationen werden möglicherweise nicht wiederhergestellt.” dann hilft es vielleicht die msxml6.dll auszutauschen und neu zu registrieren.
Für AutoCAD 2008-basierte Produkte und höhere Versionen:
- Schließen Sie das betroffene Autodesk-Produkt.
- Legen Sie die Produkt-DVD der Autodesk-Anwendung in das entsprechende Laufwerk ein.
- Schließen Sie das Installationsprogramm, wenn es angezeigt wird.
- Führen Sie eine der folgenden Dateien aus:
Hinweis: Wenn Sie nicht sicher sind, ob Sie ein 32-Bit- oder ein 64-Bit-Betriebssystem ausführen, beenden Sie diesen Vorgang, und wenden Sie sich an Ihren Systemadministrator, bevor Sie fortfahren.
- Für 32-Bit-Betriebssysteme:
\support\msxml\msxml6.msi- Für 64-Bit-Betriebssysteme:
\support\msxml\msxml6_x64.msi- Schließen Sie die Installation ab, indem Sie alle Standardeinstellungen übernehmen.
- Klicken Sie im Startmenü (Windows) auf "Ausführen" (Windows XP) bzw. drücken Sie die Tastenkombination [Windows-Taste + R] (Windows Vista und Windows 7).
- Geben Sie im Dialogfeld "Ausführen" REGSVR32 MSXML6.DLL ein.
- Klicken Sie auf "OK".
- Starten Sie AutoCAD neu.
http://www.autodesk.de/adsk/servlet/ps/dl/item?siteID=403786&id=16895954&linkID=16890270
Wird ein Winkel vermaßt und die Maßzahl außerhalb der Maßhilfslinien gezogen, wird standardmäßig der Ergänzungswinkel vermaßt.
Wie kann das umgangen werden?
Maß markieren > RMT > Optionen > Haken bei “Quadrant verwenden” entfernen.
Nun kann das die Maßzahl wie im Bild oben rechts verschoben werden.

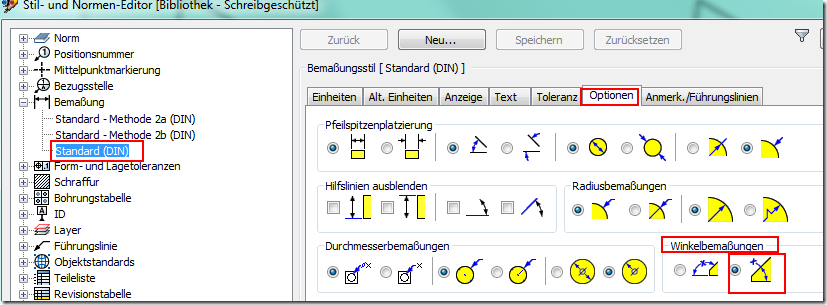

Wer das Verhalten dauerhaft einstellen will, kann das im Stil-Editor beim entsprechenden Bemaßungsstil tun. Dazu in der Zeichnung wieder ein Winkelmaß markieren > RMT > Bemaßungstil bearbeiten und folgendes einstellen:
So diese Einstellung für alle Zeichnungen gelten, dann die Vorlage bearbeiten und die Änderung in der Stilbibliothek speichern.
Mein Kollege Mathias hat begonnen, eine Vault FAQ aufzubauen. Viel Spaß beim Lesen!
http://vaultfaq.wordpress.com/

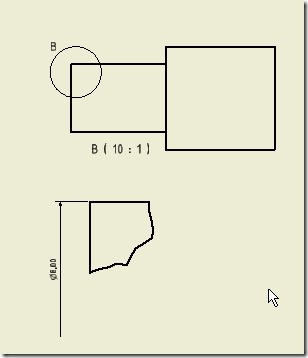

Ich habe eine Welle erstellt und von einem Wellenabschnitt eine Einzelheit. In dieser Detailansicht möchte ich nun den nicht vollständig sichtbaren Durchmesser vermaßen.
Dafür gibt es mindestens 2 Möglichkeiten:

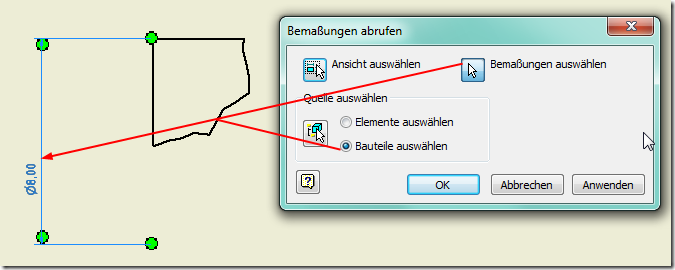

1. Bemaßung abrufen
Wurde die Welle mittels Drehung und Durchmesserskizzenmaßen erstellt…
dann die Welle in dieser Ansicht auf dem Blatt erstellen und die Bemaßungen in der Detailansicht abrufen:
Dann noch die eine Hilfslinie ausblenden und fertig.

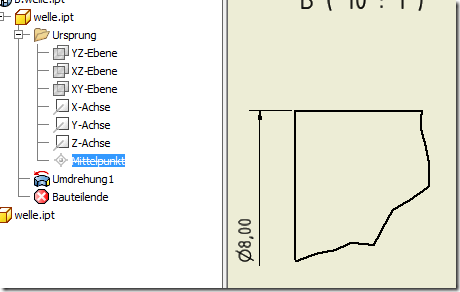

2. Mittelpunkt (Arbeitspunkt) einblenden und Maß platzieren

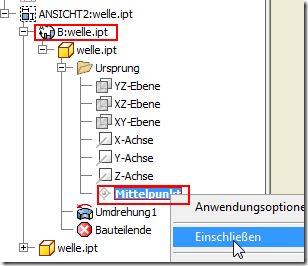

Die zweite Möglichkeit ist, den Mittelpunkt (der hoffentlich auf der Rotationsachse liegt!) einzublenden und zu diesem den Durchmesser zu vermaßen. Dazu den Mittelpunkt “einschließen” d.h,. sichtbar machen…
dann ein Maß setzen zwischen Punkt und Zylinderkante und vor dem Platzieren RMT > Bemaßungstyp > Linearer Durchmesser
Maß dann platzieren und die Sichtbarkeit des Punktes wieder abschalten.
Ergebnis:
Wo werden die Suchen, die über die Browsersuche (STRG+F oder Icon oben im Browser) gespeichert werden, abgelegt?
Die gespeicherten Suchen liegen in der Registry, und zwar hier: HKEY_CURRENT_USER\Software\Autodesk\DesignTracking\7.1\FindExt\SavedSearches
Dort können Sie mittels RMT exportiert und auf einem anderen Rechner dann importiert werden.
Ein paar coole Funktionen, die die Suche bietet:
Alle Elemente eines Typs innerhalb eines Bauteiles suchen um sie z.B. zu unterdrücken
Keine Panik bei fehlenden Komponenten beim Öffnen einer Baugruppe
http://blog.inventor-faq.de/2009/01/07/alle-komponenten-eines-lieferanten-in-einer-baugruppe-suchen/
http://blog.inventor-faq.de/2007/02/15/alle-gleichen-bauteile-in-einer-baugruppe-filtern/
Wer in Inventor 2012 Probleme mit falschen Profillängen hat, der sollte erstmal den SP1 für Inventor 2012 installieren. Bei bereits bestehenden Gestellen hilft der VBA-Makro, der hier zu finden ist.
To correct the G_L value in R2012 frame generator assemblies that were created prior to applying the hotfix, you will have to do a one time clean-up operation of each assembly.
The procedure is relatively simple:
Repeat steps 4-6 for any frame generator assembly you want to clean up.
Correct_G_L_parameter.zip (zip - 1Kb)
Übersetzung
Wenn bei der Installation der PDS nichts installiert wird, kann es daran liegen, das eine höher Version des Microsoft Visual C++ 2010 Redistributable Package installiert ist.
Lösung: Microsoft Visual C++ 2010 Redistributable (x86) über Systemsteuerung > Programme und Funktionen deinstallieren und dann die PDS erneut installieren. Danach die neueste Version des Microsoft Visual C++ 2010 Redistributable (x86) beim Microsoft herunterladen und installieren.
[Quelle: Autodesk Suites: Product Design Suite will not install.]
Eben auf der Autodeskseite gefunden. Markups erklären die LMTOOLS. Das Dokument liegt als DWF-Datei vor. Ich habe noch ein PDF Dokument daraus gemacht.
Links
Unterschiedliche Vaultversionen gibt es gerade genug (für meinen Geschmack zu viele, muss ich sagen). Die richtige findet man vielleicht mit Hilfe dieses Diagramms.
Meine MUM Kollegen aus Wien, Wessling und Stuttgart veranstalten die Anlagenbautage 2011.
Termine
Weitere Infos und Anmeldung hier.
Es gibt in den Autodesk Labs ein neues Add in für den Inventor Publisher, das es u.a. erlaubt, Videos auf Facebook und Youtube zu sharen.
Capability to publish animated technical documentation directly to your personal or company YouTube and Facebook sites from within Inventor Publisher.
A new Publish Wizard that allows you to:
Control the settings in different video formats that you would like to publish to Facebook or YouTube or to your desktop.
Use default presets or create custom presets with your preferred settings, so that you can quickly publish in your most commonly used formats, including:
There are a variety of formats.
Dynamically explore different formats between Print, Movie and Interactive groups to Publish from the same source document. Author once and publish many different types of formats from that authored file.
Save time by leveraging recently used Publish Presets, and retaining YouTube and Facebook logins destinations for publishing multiple instruction documents.
http://labs.autodesk.com/utilities/inventor_publisher/overview/
Für den Inventor Publisher ist der SP2 verfügbar.
Autodesk stellt umfangreiche Dokumente zur Einrichtung des ADMS zur Verfügung.
Configuring Autodesk Data Management Server
Managing a Remote File Store
Installing Autodesk Data Management Server on an Existing Local AutodeskVault SQL Server Instance
Upgrading SQL Express to Full SQL Server
Configuring the Windows Firewall
Configuring IIS 7
Running Autodesk Data Management Server with SSL
Using Vault with a Proxy Server
Troubleshooting using the Autodesk Server Diagnostics Tool
ADMS 2012
http://usa.autodesk.com/getdoc/id=DL16853779
ADMS 2011
http://usa.autodesk.com/getdoc/id=DL15733290
ADMS 2009/2010
Der SP1 für ACADM 2012 ist verfügbar.
Readme: German (htm - 47Kb)
Auszug aus der Readme
Dieses Service Pack beinhaltet auch AutoCAD 2012 Service Pack 1. Weitere Informationen zu den von AutoCAD 2012 Service Pack 1 behobenen Problemen finden Sie in der Readme-Datei auf der Seite zum AutoCAD 2012 Service Pack 1 der AutoCAD Services & Support-Website.
Die folgenden Probleme wurden in AutoCAD Mechanical 2012 Service Pack 1 behoben:
Stücklisten, Teilelisten und Positionsnummern
- Schwerwiegender Fehler beim Erstellen von Sprachblasen für einige Inventor-Baugruppenmodelle.
- Fehler beim Erstellen von Sprechblasen, wenn der Stücklistendatentyp des Elements in Text geändert wird.
- In einigen Zeichnungen verschwinden Einträge von Eigenschaftenüberschreibungen aus Stückliste und Teileliste.
- Unerwartetes Verhalten, wenn Zeilen in der Teileliste zusammengeführt und wieder geteilt werden.
- In großen Zeichnungen mit externen Referenzen beeinträchtigt die Stückliste die Leistung der Funktion "XREF Insert" (XREF Einfügen).
- Eigenschaften gehen in den kopierten Instanzen einer Teilereferenz für Normteile verloren.
- Die Schaltfläche "Mischen" ist selbst dann in der Stückliste deaktiviert, wenn ähnliche Elemente in der Stückliste vorhanden sind.
- Schwerwiegender Fehler beim Importieren einer CSV-Datei im Dialogfeld "Teileliste".
Schraffur
- Schraffurmuster werden nach einer Streckung nicht richtig aktualisiert.
Beschriftungsanmerkung
- Benutzerdefinierte Anmerkungseinträge auf der Registerkarte "Symbol" gehen verloren, wenn Sie auf der Registerkarte "Führung und Text" im Dialogfeld "AMNOTE" Änderungen vornehmen.
- In manchen benutzerdefinierten Vorlagen verschwindet Anmerkungstext, nachdem ein Führungsliniensegment hinzugefügt wurde.
- Der Abstand zwischen dem Text und der verlängerten Linie für den Führungslinienkommentar folgt nicht dem Maßstab für Modellbereich unter Optionen.
Symbol
- Die Skalierung von Schweißsymbolen entspricht nicht dem in "Optionen" festgelegten Modellskalierungswert.
- Das Symbol wird nicht dem Skalierungswert im Dialogfeld "Skalierbereich" entsprechend skaliert.
- Im GB-Standard ist der Vorgabewert für das Bezugssymbol Pfeilspitze Filled45 statt Filled60.
- Die Position von Oberflächensymbolen ändert sich während der Erstellung und Bearbeitung von Blöcken.
Schriftfeld
- Beim Bearbeiten des Schriftfelds mit "Poweredit" wird der Erweiterte Attributs-Editor statt des Dialogfelds "Schriftfeldeinträge ändern" geöffnet.
- Wenn Sie den Maßstab des Schriftfelds in der 64-Bit-Version ändern, kann der Änderungstabelle keine neue Änderungszeile hinzugefügt werden.
Parameter-Manager
- Parameter-Manager kann nicht im Inhalts-Editor gestartet werden.
Benutzerdefinierter Inhalt
- Wenn ein benutzerdefinierter Inhalt aus einem Norminhalt kopiert wird, ist während der Griffbearbeitung immer die erste Größe in der Größenliste aktiviert, unabhängig von der tatsächlichen Größe.
Konstruktionslinien
- Der Befehl AMPROJO erzeugt nicht immer eine Biegung von 45 Grad.
Verdeckt-Situationen
- Im Strukturmodus geht die Verdeckt-Situation nach einer Pfadanordnung verloren, wenn der Basispunkt erneut ausgewählt wird.
- Die Mittellinie kann nicht ausgeblendet werden, wenn die Verdeckt-Situationen Normteile enthalten.
Dienstprogramm für die Dateimigration
- Das Dienstprogramm für die Dateimigration funktioniert nicht, wenn AutoCAD Mechanical 2012 an einer Speicherposition mit einem langen Pfad installiert worden ist.
Vorlage für Vorgabenormen
- Nicht behebbarer Fehler beim Öffnen einer Zeichnung, nachdem die Standardvorlage für Normen im Dialogfeld "Optionen" geändert wurde.
Öffnen/Speichern
- Beim Öffnen der Datei werden Fehler angezeigt, wenn die Zeichnung zuvor über QSAVE in einem Format einer alten Version gespeichert worden ist.
- Der DBMOD-Wert ändert sich, wenn der PUBLISH-Befehl abgebrochen wird.
- Wenn mehrere Zeichnungen geöffnet sind, kann das Schließen einer Zeichnung zu einem schwerwiegenden Fehler führen.
Schraubverbindungen
- Bauteile in einer Schraubverbindung verschwinden, nachdem die Ansicht der Schraubverbindung geändert wurde.
Schacht/Bauwerk
- Inhalt geht im Browser verloren, wenn eine externe Referenz zweimal geladen wird.
- Schwerwiegender Fehler beim Klicken auf den Basispunkt einer LinienkomFponente.
Neuer ARRAYCLASSIC-Befehl und neue SNAPGRIDLEGACY-Systemvariable
Mit dem Service Pack wird durch die Einführung des neuen Befehls ARRAYCLASSIC die Funktionalität des Dialogfelds "Anordnung" wiederbelebt. Außerdem wird eine Option zum Wiederherstellen des früheren Fangverhaltens eingeführt, die sich über die neue SNAPGRIDLEGACY-Systemvariable steuern lässt:
ARRAYCLASSIC
Erstellt Kopien von Objekten in einer regelmäßigen rechteckigen oder kreisförmigen Anordnung.
SNAPGRIDLEGACY
1 – Cursor immer am Raster fangen
0 – Cursor nur dann am Raster fangen, wenn AutoCAD Sie zur Angabe eines Punktes auffordert
Auf der NVIDIA Seite gibt es eine Übersicht über die aktuellen Quadro Grafikkarten.
Zudem gibt es ein Vergleichsdatenblatt, das die unterschiedlichen Karten gegenüberstellt:
NVIDIA Quadro -Produktvergleich (auf Englisch)
NVIDIA Quadro Mobile-Produktvergleich (auf Englisch)
Links
Zwei getrennte Hotfixes für ACAD 2009,2010,2011 und ACAD 2012.
This hotfix resolves an issue where some DWG documents must be saved again on close in AutoCAD, after publishing DWF via performing Update Documents from Productstream Professional Client or executing some commands like JBSPropUpdate in the Shell or Jobserver, when working with AutoCAD 2011, 2010 and 2009 based products.
Über die LM Tools lässt sich auslesen, wer welche Netzwerklizenz belegt. Eine weitere Möglichkeit bietet das Kommandezeilentool lmutil, dass beim Netzwerklizenzdienst enthalten ist.
Wer den Netzwerklizenzdienst nicht installieren will, kann lmutil auch hier herunterladen. Hier einige der Links von der Seite:
Die ZIP-Datei herunterladen und auf der Festplatte abspeichern. Dann ein DOS-Fenster öffnen, in das Verzeichnis wechseln, wo lmutil liegt und dort eingeben: lmutil lmstat -a -c @LIZENZSERVERNAME
Bei mir z.B. lautet der Aufruf: lmutil lmstat -a -c @jwagner-hp
Und so sieht die Ausgabe aus:
Man sieht schön, dass momentan eine PSP 2010 Lizenz belegt ist und zwar von dem Benutzer jwagner am PC jwagner-hp. Man kann den ganzen Aufruf auch in einer BAT-Datei speichern und die dann aufrufen, um eine Übersicht über die belegten Lizenz und wer sie belegt zu erhalten.
Das Tool kann noch mehr. Eine Übersicht über alle Optionen gibt’s mittels lmutil /?
Meine Kollegen von MUM Wessling machen einen Online-Workshop zum Thema:
Strömungs- und Wärmeberechnung mit Autodesk Simulation CFD
am Donnerstag, den 15. September 2011, von 10.15 bis 11.00 Uhr
Visuelle Strömungs- und Wärmeberechnungen verschiedenster Art können unmittelbar von Autodesk Inventor, Autodesk Revit oder anderen CAD-Tools konfiguriert und gestartet werden. Dass ein benutzerfreundliches Simulationstool kein Widerspruch in sich ist, beweist Autodesk Simulation CFD, ohne dabei an Funktionalität und Leistungsfähigkeit Eingeständnisse zu machen. Die Numerische Strömungssimulation war bislang Experten vorbehalten - mit Simulation CFD erschließt sich dieses Potential jetzt auch Ingenieuren und Konstrukteuren, die keine spezielle Ausbildung in diesem Bereich haben.
Die Teilnahme ist kostenfrei und unverbindlich => Anmelden!
Everything Changes 11.29.11
So wie ich das lese/sehe wohl irgendwas zum Thema Data Management. Oder einen “Super-Vault”? ERP System?
[…]modern, zero deployment solution that makes collaboration, data, and lifecycle management accessible to anyone, anytime, anywhere.
Vielleicht auch einen Vault “in the cloud” den das hieße “zero deployment” und “accessible anywhere”. Dann müsste nur noch ein Cloud-Inventor kommen und alles performant laufen und alle Probleme wären gelöst ;)
http://usa.autodesk.com/adsk/servlet/pc/index?id=17756107&siteID=123112
http://ellipsis-autodesk.typepad.com/blog/2011/09/whats-buisiness-critical-to-you.html
Gestern hat Microsoft Windows 8 in einer frühen Testversion vorgestellt. Bereits heute ist eine Testversion zum Download verfügbar.
Hier ein paar Links, für alle, die mehr über das kommende Windows 8 erfahren wollen:
Wie bekommen ich die Bauteilfarbe in die Stückliste?
Das geht recht einfach mit Hilfe von iLogic. Mein Händlerkollege Daniel Loew hat mir die iLogic-Codezeile geschickt:
iProperties.Value("Custom", "Farbe")=iProperties.PartColor
Was man braucht, ist eine Regel, die die Codezeile oben enthält:
Diese Regel muss vor dem Speichern und bei iProperty-Änderungen ausgeführt werden:
Das Benutzer-iProperty dann in die Stückliste aufnehmen:
Wird die Bauteilfarbe geändert, ändert sich die Farbangabe:
Links
Eine Einführung in iLogic gibt’s hier:
Wer Regel automatisch ausführen lassen will, ohne einen Ereignisauslöser zu definieren, dem hilft das MUM iLogic RunOnSave.
Wer eine Nvidia Grafikkarte hat, der kann Infos zu der Karte und dem Treiber im Nvidia Control Panel erhalten.
Rechtsklick auf den Desktop > NVIDIA Control Panel
Erster Infobereich:
Zweiter Infobereich: Help > System Information
Darüber hat man nun den Vergleich zur aktuellen Treiberversion bei nvidia auf der Homepage:
msinfo32
Eine weitere Informationsquelle zur Hardware ist MSInfo. Aufruf über Start und Eingabe von msinfo32
|
|
