1957 Tipps, Tricks und Artikel für Inventoranwender |
29.10.2012
26.10.2012
Inventor 2013 stürzt bei komplexen Modellen und großen Baugruppen wegen .NET 4 Fehler ab
Wenn der Inventor 2013 bei großen Baugruppe oder komplexen Modellen abstürzt (mit oder ohne CER) kann es am .NET Framework 4 liegen. Microsoft hat dazu einen Hotfix veröffentlicht.
Um das Problem zu lösen sind diese 2 Schritte notwendig:
- Hotfix bei Microsoft anfordern und installieren: http://support.microsoft.com/kb/2714396
Hotfix Rollup 2714396 für Microsoft-.NET Framework-4 steht, Stabilität, Zuverlässigkeit und Performance-Problemen in der Microsoft-.NET Framework 4 zu beheben. - Die Datei C:\Program Files\Autodesk\Inventor 2013\Bin\Inventor.exe.config bearbeiten. Dort folgende Zeile in der Sektion <runtime> ergänzen: <ReserveMemoryForJumpStubs enabled="true"/>
Um dieses Problem zu beheben, wenden Sie sich an Microsoft Support Services, um den Hotfix zu erhalten. Eine vollständige Liste der Microsoft Product Support Services Telefonnummern und Informationen über Supportkosten finden Sie auf die folgende Microsoft-Website: http://support.Microsoft.com/contactus/?WS=Support
[Quelle]
25.10.2012
Product Design Suite Arbeitsabläufe
Die meisten von euch haben ja nicht "nur" den Inventor sondern die Product Design Suite die eine ganze Menge mehr Programm enthält. Um den Übergang von einem Programm in ein anderes zu vereinfachen, gibt es im Inventor Applikationsmenü (I oben links) den Eintrag Suite-Arbeitsabläufe.
24.10.2012
Probleme beim installieren: Probier's mal mit dem Windows Diagonsesystemstart
- Die Installation in einem lokalen Admin Konto mit unbeschränkten Rechten, die sogar Gruppen-Richtlinien überwinden können, geschieht
- alle Antivirus- und Spywaresoftware ausgeschaltet sind
- alle nicht unbedingt nötigen Programme beendet sind
- das Antivirus sich nicht während der Installation automatisch selbst einschaltet
- keine anderen Systemverwaltungsprogramme aktiv sind
- die neueste Version der MS Installer verwendet wird.
Dann kann es helfen, Windows im Diagonsemodus zu starten. Dazu macht ihr folgendes:
23.10.2012
Wie modelliere ich ... Mehr oder weniger einfache Körper erstellen - Die Basics
Wie modelliere ich eine(n) Kugel, Quader, Pyramide,...? Hier einige Beispiele wie einfache geometrische Körper in Inventor modelliert werden. Es geht, wie die Überschrift schon sagt, um die Basics. Wer sehen will, wie komplexe Modelle erstellt werden, der kann sich auf der Inventor Newsgroup World Cup Seite umsehen. Dort gibt es schöne Modelle inkl. Step-by-Step Anleitungen zur Erstellung.Um die Beispiele hier nachzuvollziehen, musst du in den Grundlagen des Inventors fit sein. Falls das nicht der Fall sein sollte, schau dir zuerst diesen Beitrag an: Sich den Inventor selbst beibringen … Quellen für Studenten und Schüler. Sollen Maße von einander abhängig sein (z.B. Breite, Länge und Höhe eines Quaders sollen gleich sein) sollest du die Parameter verknüpfen. Wie das geht habe ich bereits ausführlich hier beschrieben:
Alle Beispieldateien, die du hier herunterladen kannst, sind im Format Inventor 2013! (Downloads und Kopien dieser Seite und der Daten sind nur für den privaten, nicht kommerziellen Gebrauch gestattet! Siehe auch Inhalte aus der Inventor FAQ kopieren? Hinweise zum Urheberrecht dieses Blogs)
Los geht's mit den vier verfügbaren Grundkörpern im 3D-Modellieren Register:
Quader
22.10.2012
Der "Fingerabdruck" einer Inventordatei
Woher weiß der Inventor, dass eine gleichnamige Datei nicht dieselbe Datei ist, wie die, die ursprünglich in einer Baugruppe verbaut war? Klare Frage oder :)? OK, hier ein Beispiel: In der Baugruppe INV Datei Finger Print.iam ist das Bauteil INV Datei Finger Print_A.ipt enthalten. Die Baugruppe lässt sich ohne Probleme öffnen.
Jetzt schließen wir die Baugruppe und benennen das Bauteil INV Datei Finger Print_A.ipt um in INV Datei Finger Print_A - Original.ipt und ein völlig anderes Bauteil bekommt statt dessen den Namen INV Datei Finger Print_A.ipt.
21.10.2012
Die Mini-Werkzeugkästen in Inventor automatisch ausblenden
Update 22.10.2012
V0.3: Focus auf der Maßeingabe im Dialog bei Extrusion und Fase
V0.2: Splashscreen geändert
21.10.2012
Autodesk hat mit Inventor 2011 die Mini-Werkzeugkästen eingeführt. Diese erscheinen bei verschiedenen Funktionen wie Extrusion, Rotation, Rundung, Fase, u.a.
Da ich oft die Frage bekommen haben, wie man die Kästchen ausblenden kann, habe ich ein kleines Tool gebastelt, das die Mini-Werkzeugkästen automatisch ausblendet wenn sie erscheinen, da es wohl dafür keine Standardfunktion zum Ausblenden in Inventor gibt.
Anwendung
20.10.2012
Möbius Band mit Autodesk Design Script
Ich habe heute versucht, mittels DesignScript in AutoCAD ein Möbius Band zu zeichnen und habe einiges gelernt:
- Ich hab keine Ahnung mehr von Mathematik ;)
- DesignScript stürzt (bei mir) oft ab
- DesignScript ist äußerst mächtig!
- DesignScript macht Spaß, wenn man sich reingefuchst hat
Hier das Ergebnis bis jetzt. Die letzte Flächenerhebung klappt bei mir nicht, wohl weil sich Start und Ende der Linien gegenüber liegen und ich habe jetzt auch keine Lust mehr, da weiter daran rumzumachen...
Und so sieht das Script aus:
import("ProtoGeometry.dll");
import("Math.dll");
num_pts = 100;
s = 20;
t = 0..360..#num_pts;
R = 100;
x = (R + s * (Math.Cos(t / 2))) * (Math.Cos(t));
y = (R + s * (Math.Cos(t / 2))) * (Math.Sin(t));
z = s * Math.Sin(t / 2);
p1 = Point.ByCoordinates(x, y, z);
int_curve = BSplineCurve.ByControlVertices(p1,1);
int_curve.Color = Color.ByARGB(255, 0, 0, 255);
s2 = -20;
t2 = t;
R2 = R;
x2 = (R2 + s2 * (Math.Cos(t2 / 2))) * (Math.Cos(t2));
y2 = (R2 + s2 * (Math.Cos(t2 / 2))) * (Math.Sin(t2));
z2 = s2 * Math.Sin(t2 / 2);
p2 = Point.ByCoordinates(x2, y2, z2);
//x = print(x,y,z);
int_curve2 = BSplineCurve.ByControlVertices(p2,1);
int_curve2.Color = Color.ByARGB(255, 0, 255, 0);
l[1..num_pts] = Line.ByStartPointEndPoint(p1, p2);
loft = Surface.LoftFromCrossSections({ l[1..(num_pts-1)] });
18.10.2012
Bohrungsmittelpunkt aus einem Bauteil in ein anderes Bauteil übernehmen
Eine klassische Frage: Wie kann ich eine Bohrungsposition aus einem Bauteil in ein anderes Bauteil übernehmen, so das sich bei einer Änderung an der Bohrungsposition in Bauteil A die Position der Bohrungen in Bauteil B mit ändert? Als Beispiel soll hier diese kleine Baugruppe dienen. Wie bekomme ich die Bohrungen aus dem grauen Bauteil A in das gelbe Bauteil B?
17.10.2012
Farbe der markierten Kanten in einer Zeichnung ändern
Wird in Inventor eine Kante in einer Zeichnung markiert, wird sie standardmäßig dunkelgrün dargestellt, was sich fast nicht von Schwarz unterscheiden lässt, oder kannst du erkennen, welche Kante gerade in dem Screenshot markiert ist?
16.10.2012
Inventor 2013 Service Pack 1.1 ist verfügbar
Update 16.10.2012: Service Pack 1.1 steht wieder zum Download zur Verfügung!
Downloadlink unten. Der SP 1.1 kann über Inventor 2013 SP1 drüber installiert werden: "SP1.1 (176) kann entweder basierend auf der ursprünglichen Version von Inventor 2013 oder auf Service Pack 1 (170) installiert werden."
Neu in Service Pack 1.1
- Unerwartetes Beenden aufgrund von übermäßigem Speicherverbrauch
- Physikalische Objekte fehlen in der benutzerdefinierten Materialbibliothek.
- Unerwartetes Beenden beim Aktualisieren von Materialstil
- Weitere Neuerungen des Service Packs siehe unten!
Update 25.6.2012: SP1 für Inventor 2013 wieder zurückgezogen!
Autodesk hat den Service Pack 1 für Inventor 2013 wieder zurück gezogen! Er ist auf der Seite nicht mehr verfügbar zum Download. Sollten Probleme nach der Installation des SP1 auftreten, dann bitte deinstallieren! Autodesk wird einen korrigierten Service Pack nachliefern. Das ist jetzt schon das zweite mal in der 2013er Produktreihe, das ein Service Pack zurück gezogen wurde. Es gilt also verstärkt, was ich hier geschrieben haben: AutoCAD 2013 Service Pack 1 zurückgezogen und was wir daraus lernen können.
This Service Pack 1 for Autodesk Inventor 2013 and Autodesk Inventor Professional 2013 is temporarily unavailable. It will be replaced shortly with an Updated Service Pack 1. If you have installed Service Pack 1 already and are experiencing stability issues and would like to remove the Service Pack please follow the uninstall procedures listed in the readme file. If you choose to keep the Service Pack installed in order to take advantage of the improvements provided, you are welcome to do this. The Updated Service Pack will install on top of the previous Service Pack or the original release of Inventor 2013.
Update 24.6.2012: Der SP1 für AutoCAD Mechanical 2013 ist ebenfalls verfügbar.
- Inventor2013_SP1.1_x86.msp (msp - 61564Kb)
- Inventor2013_SP1.1_x64.msp (msp - 102224Kb)
- German (Deutsch) (htm - 52Kb)
Übersicht über die mit diesem Service Pack gelösten Probleme
FEM-Berechnung bis 31.10.2012 kostenlos!
Autodesk macht einen weiteren Webcast zu den neuen Cloud-Simulation Produkten am Donnerstag, dem 7. November um 10:00 Uhr zum Thema "Thermische Analysen und deren Nutzen für die Elektronik-Industrie".
In der Elektronikindustrie liegt eine der zentralen Aufgabenstellungen darin, sicherzustellen, dass die Komponenten ihre maximale Betriebstemperatur nicht überschreiten. Mit Autodesk Simulation CFD können diese und weitere Herausforderung bereits während der Konstruktion validiert und optimiert werden.
Dieser Webcast zeigt Ihnen, für welche Anwendungsfälle in der Elektronikindustrie Autodesk Simulation CFD schnell und effizient zum Erfolg führt.
Hier kannst du dich zum Webcast anmelden.

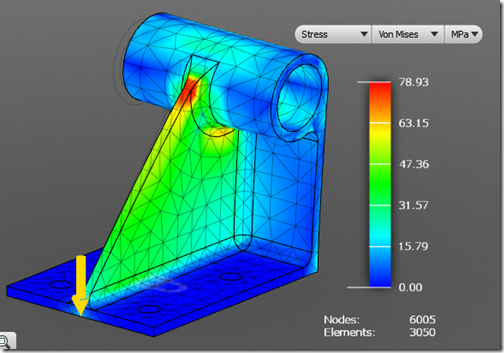

Und so sieht die Software aus, die noch bis zum 31.10.2012 kostenlos getestet werden kann:
Wollen Sie Ihren Teil dazu beitragen, dass sich die Konstruktionsvalidierung in Ihrem Unternehmen ändert?
Seien Sie dabei, und sichern Sie sich kostenlosen* unbegrenzten Zugriff auf Simulationswerkzeuge der nächsten Generation. Die Aktion gilt bis zum 31. Oktober 2012.Autodesk Simulation 360 bietet Ihnen folgende Vorteile:
- Umfangreiche Strömungs- und Wärmeanalysen sowie statische Berechnungen für Prognosen und die Konstruktionsoptimierung
- Nahezu unbegrenzte Rechenleistung der Cloud
- Intuitive CAD-Oberfläche speziell für Konstruktion und Planung
- Eine unverzichtbare Lösung zu deutlich geringeren Kosten als herkömmliche Simulationssoftware
Hier kannst du die Testversion herunterladen.
Im Autodesk Wiki findest du Hilfe und Einführung ins Thema:
Inventor: Flächenträgheitsmoment, Widerstandsmoment, Trägheitsmoment
Ich habe mit den ganzen Berechnungen zu Flächenträgheitsmoment, Widerstandsmoment und Trägheitsmoment seit über 15 Jahren nichts mehr aktiv am Hut, das mal als Warnung vorweg ;). Hier aber trotzdem eine kleine Übersicht zu den verschiedenen Möglichkeiten zu den genannten Größen da ich dazu gerade im Zusammenhang mit Inventor und AutoCAD Mechanical recht wenig gefunden haben.
Flächenträgheitsmoment
Das Flächenträgheitsmoment, auch als Flächenmoment 2. Grades bezeichnet, ist in der technischen Mechanik eine aus dem Querschnitt eines Balkens abgeleitete geometrische Größe, die an der Beschreibung seines Widerstands gegen Beanspruchung auf Biegung und Torsion beteiligt ist. Diese ist auch an der Beschreibung der Stabilität von Stäben gegen Knicken und von Schalen gegen Beulen beteiligt.
Schauen wir uns also zuerst das Flächenträgheitsmoment an. Gegeben ist ein Rechteck 2x3 mm groß.
15.10.2012
Ansicht des Modelles in der Zeichnung ist schräg
Du erstellst eine Zeichnung eines Modells einer Baugruppe, aber die Ansicht ist schräg.
Hier zwei mögliche Ursachen:
Verschiedene Möglichkeiten, eine Inventor Zeichnungsansicht in ein Word Dokument einzufügen
Hier ein paar Möglichkeiten, eine Inventor Zeichnung in ein Worddokument einzufügen. Möglicherweise ist es hilfreich, die Blattfarbe vorher auf weiß zu stellen. Extras > Dokumenteinstellungen: Register Blatt
Screenshot einfügen
12.10.2012
Performanceprobleme verursacht durch Virenscanner ESET NOD32 Antivirus
- NOD32 Antivirus komplett deinstallieren
oder - Mit dem Virenscanner Hersteller Eset eine Lösung suchen.
If you are using this Antivirus and have such kind of issues you need to uninstall the Antivirus on the Server and the Client in order to identify if the issue is caused by ESET Nod32 Antivirus.
Important: in all reported cases it was not enough to disable the Antivirus!
Solution is either to use another Antivirus software or work together with ESET to configure NOD32 that it works propertly together with Vault.
(Quelle Cracking the Vault)
Aber auch alle anderen, die einen anderen Virenscanner nutzen sind nicht aus dem Schneider! Schau dir mal diese Beiträge an:
Inventor Grundlagen Videos
Ich habe vor einiger Zeit mal ein paar Grundlagenvideos erstellt, aber es gibt noch keinen Beitrag wo alle am Stück drin sind. Jetzt gibt es einen ;) Mehr Videos findest du hier.
11.10.2012
Problem exakt beschreiben und Daten zur Verfügung stellen: Mach es dem Helfer leicht, dir zu helfen ;)
Ergebnis falsch
Ergebnis Z weicht vom erwarteten Ergebnis Y ab wenn der Weg a genutzt wird. Ausgangspunkt ist X.
X == a ==> Z; Y <> Z
Stelle alles zur Verfügung, was du hast:
- X könnte ein Bauteil, Zeichnung oder Baugruppe sein
- a als Beschreibung, was du tust, um nach Y zu kommen
- Z als Ergebnis, dass du erhältst (Daten)
- Y als Beschreibung, was du erwartest
Weg nicht bekannt
Wie komme ich von X zu Y? Mir fehlt der Weg a
X == a ==> Y
Stelle alles zur Verfügung, was du hast:
- X: wo stehst du? Was hast du an Informationen? Welche Dateien willst du bearbeiten?
- Y: Beschreibe dein gewünschtes Ergebnis mit Text, Screenshots, Bilder, Skizzen, Links,...
- a: Was hast du bereits (erfolglos) probiert?
Ergebnis bekannt, Weg fehlt
Ich habe bereits das Ergebnis Y aber ich weiß nicht, wie das Ergebnis zustande gekommen ist.
X <==a== Y
Stelle alles zur Verfügung, was du hast:
- Stelle das bestehende Ergebnis Y zur Verfügung. Das sind i.d.R. Dateien
- Stelle, wenn möglich, die Ausgangsdaten X zur Verfügung
- a: Was hast du bereits (erfolglos) probiert um das Ergebnis zu reproduzieren?
Problem: Ich mache a aber es passiert nichts (Abwandlung von Fall X == a ==> Z; Y <> Z)
Du hast X, eine Software, Funktion, Befehl mit dem du a machst, aber es passiert nichts oder das Programm stürzt ab.
X == a ==> 0
Stelle alles zur Verfügung, was du hast:
- Was ist X? Welche Software in welcher Version mit welchem Servicepackstand auf welchem Betriebssystem
- a: Was willst du machen? Welchem Befehl rufst du auf.
- 0: was passiert bzw. passiert nicht
- Kannst du das Verhalten reproduzieren: auf einem anderen PC, bei einem andern Windowsbenutzer,...
Allgemein Angaben, die du machen solltest
- Inventordaten sammeln und zur Verfügung stellen mittels Pack&Go
- Bugs und Probleme dokumentieren mit der Windows 7 Problemaufzeichnung
- Gibt an, was du hast: Welche Inventorversion, Servicepackstand, Betriebssystem, Hardware usw.
- Bei Problemen: Tritt das Problem unter einem anderen Windowsbenutzer oder an einem anderen Arbeitsplatz auch auf?
- Schritte, um ein Problem zu reproduzieren
- Hast du bereits alle Service Packs und ggf. Hotfixes installiert?
- Tritt das Problem immer auf oder nur bei einer bestimmten Datei?
- Randbedingungen, die wichtig sein könnten: Setzt du ein EDM-System ein, welcher Virenscanner sonstige Tools und Automatismen, die andere Anwender wahrscheinlich nicht installiert haben.
Regelmäßig das TEMP Verzeichnis löschen hilft nicht nur dem Vault
Update 11.10.2012
Das Löschen des TEMP-Verzeichnis hilft bei allen möglichen Probleme z.B. auch beim Problemen mit dem PSP Jobserver. Deswegen hier nochmals der Hinweis auf den Artikel und das Tool.
Das Cleanup-Tool entweder über ein Login-Script oder über den Windows Aufgabenplaner täglich ausführen falls der Rechner nicht regelmäßig neu gestartet wird!
Wie Grant im “Under the Hood” Blog schreibt, ist es – nicht nur für Vault – gut, das Tempverzeichnis regelmäßig zu löschen. Er hat dazu das Tool “CleanUp.exe” “ausgegraben” und erklärt wie es einzusetzen ist. Ich habe das Programm in ein Verzeichnis entpackt und starte es über eine BAT-Dateien im Autostart mit folgenden Inhalt
"C:\Dokumente und Einstellungen\jwagner\Eigene Dateien\02_Tools\cleanup.exe" /Y /O /A
"C:\Dokumente und Einstellungen\jwagner\Eigene Dateien\02_Tools\cleanup.exe" /Y /A /P:"C:\Dokumente und Einstellungen\jwagner\Eigene Dateien\08_TEMP"
Die BAT-Datei liegt im Autostartordner von Windows und löscht nun bei jedem Systemstart die temporären Dateien.
Beim Publizieren einer DWF-Datei aus Inventor wird die DWF anschließend im Viewer geöffnet - kann man das abschalten?
Die Frage steht in der Überschrift, die Antwort ist schnell mit einem Screenshot erklärt. Klicke auf Optionen im Speicherndialog und entfernen den Haken.
10.10.2012
Inventor Arbeitselemente: Arbeitsebene, Arbeitsachse, Arbeitspunkt - Die Basics
Ohne sie geht beim Modellieren nichts: Arbeitselemente. Schon die erste Skizze kann ohne eine Arbeitsebene nicht erstellt werden. Dieser Beitrag ist eine kleine Einführung ins Thema.
09.10.2012
Labs Tool: Geometrie erstellen mittels Programmierung mit DesignScript
In den Autodesk Labs gibt es ein neues Tool namens DesignScript für AutoCAD 2013 (64-Bit) mit dem sich Geometrie mittels einer Scriptsprache zeichnen und analysieren lässt.
Du machst das:
Und raus kommen tut das:
Links
Tool: Maßstab im Schriftkopf, QR Code auf Zeichnung und weitere iProperties automatisch ausfüllen
Im Autodesk App Store gibt es ein kostenloses Tool Namens CADstudio X-Tools LT, das einige guten Funktionen hat u.a. kann es den Maßstab einer Zeichnungsansicht in ein Benutzer-iProperty schreiben. Zum Thema Maßstab hier auch zwei ältere Beiträge:
- Tool: Maßstab im Schriftkopf für Inventor 2010/2011/2012 mit 64-Bit
- Maßstab auch bei Inventor 2009 64-Bit automatisch im Schriftkopf einfügen
Hier ein paar Screenshots des Tools:
Anzahl gleicher Bohrungen in einer Bohrungstabelle anzeigen oder per iLogic aus dem Bauteil auslesen
Wie kann ich in einer Bohrungstabelle die Anzahl der verschiedenen Vorkommen gleicher Bohrungstypen auf der Zeichnung anzeigen?
08.10.2012
Windows: Registry-Editor mehrmals starten
AutoCAD ecscad 2013 Service Pack 1 verfügbar
- AutoCAD ecscad 2013 Service Pack 1 (exe - 27712Kb)
- AutoCAD ecscad 2013 Service Pack 1 Readme (deutsch) (pdf - 136Kb)
- AutoCAD ecscad 2013 Service Pack 1 Readme (englisch) (pdf - 135Kb)
ecscad 2013 kann als Bestandteil der Product Design Suite Premium und Ulitmate heruntergeladen werden. Siehe dazu: ecsCAD steht für alle PDS Premium und Ultimate 2013 Anwender zum Download bereit
Diese CAD-Blogs lese ich regelmäßig
Hier die CAD-relevanten Blogs, deren Feeds ich abonniert habe:- http://autodeskmfg.typepad.com
- http://engineeringeducation.typepad.com
- http://beinginventive.typepad.com
- http://cadtoolbox.com
- http://crackingthevault.typepad.com
- http://inventortrenches.blogspot.de
- http://thecadgeek.com/blog
- http://blogs.rand.com/manufacturing
- http://inventor-tales.blogspot.de
- http://inventortopix.blogspot.de
- http://justonesandzeros.typepad.com
- http://labs.blogs.com/its_alive_in_the_lab
- http://manufacturingtoolbox.typepad.com
- http://mfgtechnews.typepad.com
- http://modthemachine.typepad.com
- http://cadsetterout.com
- http://underthehood-autodesk.typepad.com
- http://upandready.typepad.com
- http://worldcadaccess.typepad.com
Alternativ bieten viele Blogs auch Newsletter an.
AutoCAD Mechanical: Bei einem Block „Auflösen zulassen“ wieder aktivieren
Gastbeitrag von meinem Kollegen Mathias.
Wird in AutoCAD Mechanical ein Block erstellt und die Checkbox „Auflösen zulassen“ deaktiviert,...
...kann der Block im Normalfall durch den Befehl Ursprung nicht mehr aufgelöst werden.
Über einen kleinen Umweg geht es dann allerdings doch.
07.10.2012
Das Tor zum Internet
Wenn ich mir anschauen, welche Browser die Besucher der Inventor FAQ einsetzen, dann ergibt sich folgendes Bild:
Firefox ist mittlerweile die Nummer 1 gefolgt vom Internet Explorer und Google Chrome. Ich nutze als Hauptbrowser nur noch Chrome weil er am schnellsten und sichersten ist.

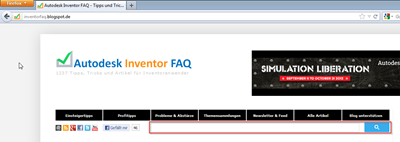

Firefox schneidet auch immer ganz gut ab. Vom Internet Explorer halte ich nicht viel weil er lahm und unsicher ist. Zudem ergibt sich auf der Seite zumindest bei mir das Problem, das der IE die Suchleiste nicht anzeigt. In Firefox und Chrome passt alles...
... nur der IE schwächelt.
Ich weiß nicht, an was das liegt (ich bin kein Webentwickler sondern mache das alles mühsam durch learning-by-doing) aber mir scheint, das das ein IE Problem ist. Ich kann euch nur empfehlen den Browser zu wechseln, falls ihr noch den IE als Hauptbrowser nutzt. Zumindest bei Wikipedia ist Chrome bereits die Nummer 1.
Hier kannst du dir einen anderen Browser runterladen:
Vault: Den Job Prozessor über die Befehlszeile starten und beenden
Doug Redmond hat in seinem Blog eine Beispiel-Batchdatei erstellt:
Set up a Windows task that runs at 5 AM. The task will shut down Job Processor, swap in the non-DWF config file, then re-start Job Processor. Because the DWF <JobHandler> tags are commented out, it will not process DWF files. Set up another task at 8 PM to shut down Job Processor, swap in the original config file, then re-start.
Here is an example BAT file for the 8 AM task.
cd C:\Program Files\Autodesk\Vault Professional 2013\Explorer
REM Send the stop command to Job Processor
JobProcessor /stopREM Wait for Job Processor to exit
:RunChecktasklist /FI "IMAGENAME eq JobProcessor.exe" 2>NUL | find /I /N "JobProcessor.exe">NUL
if "%ERRORLEVEL%"=="0" goto RunCheck
REM swap in the non-DWF config file
xcopy JobProcessor.exe.noDwf.config JobProcessor.exe.config /YREM restart job processor
start JobProcessorREM Job Processor should be running now and should be ignoring DWF jobs
(Quelle)
05.10.2012
iFeature erstellen: Tabellen gesteuerte iFeature
Update 5.10.2012 Links korrigiert
Hier der zweite Teil der Artikelreihe “iFeature erstellen”. Den ersten Teil findest du hier:
iFeature erstellen: Die Basics
In diesem Teil wollen wir ein iFeature erstellen und dann die iFeature-Ausprägungen über eine Tabelle steuern, ähnlich wie in den iParts. Dafür benötigen wir natürlich erst einmal ein “normales” iFeature, das wir ähnlich wie im Teil 1 dieser Artikelreihe erstellen. Ich habe mich für eine Langloch in Bogenform entschieden, das einen variablen Winkel, Radius, Breite und Tiefe hat.
AutoCAD Plant 3D 2013: Der AutoCAD Turbo für Ihre Projekte im Anlagenbau [Video]
Präsentation von meinem Kollegen Patrick von MuM Leycad zu AutoCAD Plant 3D auf der MuM CADmesse 2012. Weitere Infos hier: http://www.mum.de/Anlagenbau
Inventor Dialogbox (z.B. Extrusion, Drehung,...) verschwunden!
Du rufst einen Befehl in Inventor auf, aber obwohl es scheint, das der Befehl läuft weil z.B. der Mini-Werkzeugkasten angezeigt wird, ist keine Dialogbox zu sehen.
04.10.2012
Inventor Publisher 2013 Service Pack 3 verfügbar
- Publisher_2013_SP3_x32.msp (msp - 14160Kb)
- Publisher_2013_SP3_x64.msp (msp - 14668Kb)
- Readme: German (Deutsch)
Weitere Infos zum Inventor Publisher
- Die Inventor Publisher 2013 Testversion gibt's hier.
- Inventor Publisher: Was ist das, was kann er und wie wird er bedient?
- Alle Beiträge zum Thema Inventor Publisher
Übersicht über die mit diesem Service Pack gelösten Probleme (Auszug aus der Readme-Datei)
Die Auslastung der CPU, Festplatte, Arbeitsspeicher und Netzwerk überwachen mit dem Windows Ressourcenmonitor
Wer den Inventor Benchmarktest macht oder wissen will, wie es um die Auslastung der verschiedenen PC-Komponenten steht, der kann während der Arbeit den Ressourcenmonitor öffnen. Entweder unter Start und der Eingabe von resmon oder den Task-Manager (STRG+Umschalttaste+ESC) starten und unten auf "Ressourcenmonitor" klicken.
Zeichnungssätze mit Autodesk Vault Plot-Manager plotten
Hier gibt es eine Anleitung, wie man mit dem Vault Plot-Manager mehrere Dateien gleichzeitig drucken kann.
MuM Workshops online: Verwalten von Konstruktionsdaten mit Autodesk Vault & Bauteile in Szene setzen – Visualisierung mit Autodesk 3ds Max
- Donnerstag, 11. Oktober, 10.15 bis 11.00 Uhr
Verwalten von Konstruktionsdaten mit Autodesk Vault
Autodesk Vault verwaltet die Daten, die während der Konstruktion anfallen. Vault ist fester Bestandteil von AutoCAD Mechanical und Autodesk Inventor und bildet die Grundlage für die Datenmanagement-Lösungsfamilie von Autodesk. - Vorteile der Ablage aller Konstruktionsdaten mit Vault
- Vorteile im Auffinden von Daten mit Vault
- Vorteile in der Änderung von Konstruktionsdaten mit Vault
Dienstag, 23. Oktober, 10.15 bis 11.00 Uhr
Bauteile in Szene setzen – Visualisierung mit Autodesk 3ds Max
In dieser Online-Präsentation zeigen wir Ihnen anhand eines Maschinenbauteils aus Inventor den Import in 3dsmax Design 2013. Das importierte 3D-Modell wird zur Weiterverarbeitung mit Materialen belegt. Die Ausrichtung evtl. Texturen geschieht mittels UVW-Koordinaten. Um einen plastischen Eindruck im anschließenden Rendering zu bekommen, wird eine ansprechende Lichtsituation erstellt. Schatten, Reflexionen und Spiegelungen werden mit berücksichtigt. Um die Perspektive festzulegen, werden Kameras mit in die Szene eingebracht. Als finaler Renderer wird VRAY verwendet.
Erfahren sie in dieser Online-Präsentation die Vorteile, die der Einsatz von Autodesk Vault in der Konstruktion bietet:
Das Endergebnis wird ein sehr ansprechendes, nahezu photorealistisches Bild sein, dass in vielen Formaten abgespeichert werden kann.
Weiteres Update für kostenlose Cloud-FEM-Software Project Simulus verfügbar
Update 4.10.2012: weiteres Update für Project Simulus. Neuerungen:
- Fixed issue with lost results in cloned studies and multiple studies in one document
- Fixed shutdown/doc closing crashes
- Fixed random crash after Cloning Studies
- Fixed number of issues in mid-surface Shell creations:
- Hiding Midsurface with override thickness shows two bodies
- Crash within creating shell from surface using a Midsurface
- Crash creating shell from surface using a Midsurface
- Zero value of override Midsurface thickness was accepted
- Missing valid inputs for loads and constraints on shells
- Autodesk 360 Viewer file improvement + point mass support added
- Added Support for searching simulation results in Autodesk 360
- Fixed a problem with Solve progress icon when running Cloud solve is canceled by a new Cloud solve
- Fixed number of CER issues reported by Tech Preview users
Weitere Infos zum Update hier.
Project Simulus, das kostenlose, cloudbasierende FEM-Berechnungstool von Autodesk in den Labs, hat ein weiteres Update bekommen. Die Neuerungen und weitere Infos sind in dieser Read Me Datei zu finden: http://labs.blogs.com/labs/ProjectSimulusReadmeTP2.pdf
Links
- Download Project Simulus: http://labs.autodesk.com/utilities/kraken
- Mein erster Eindruck von Project Simulus.
- Anleitung als PDF
[Quelle]
Abonnieren
Posts (Atom)
|
|
